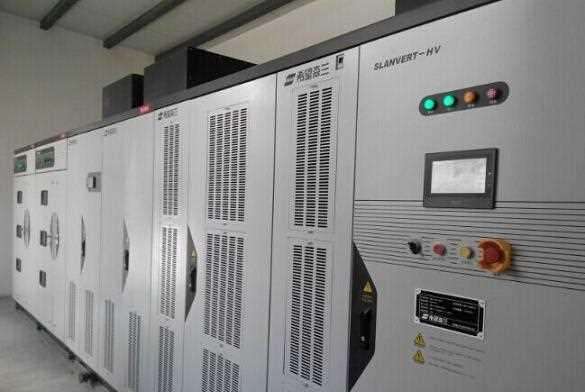

高压变频器功率单元维修

发布时间:2022-03-25 热度:

要维修高压变频器功率单元首先得了解高压变频器功率单元的组成以及其作用:
控 制 器:实现空间电压矢量的PWM控制,信号采集与处理,与单元间光纤通讯,完全电气隔离。

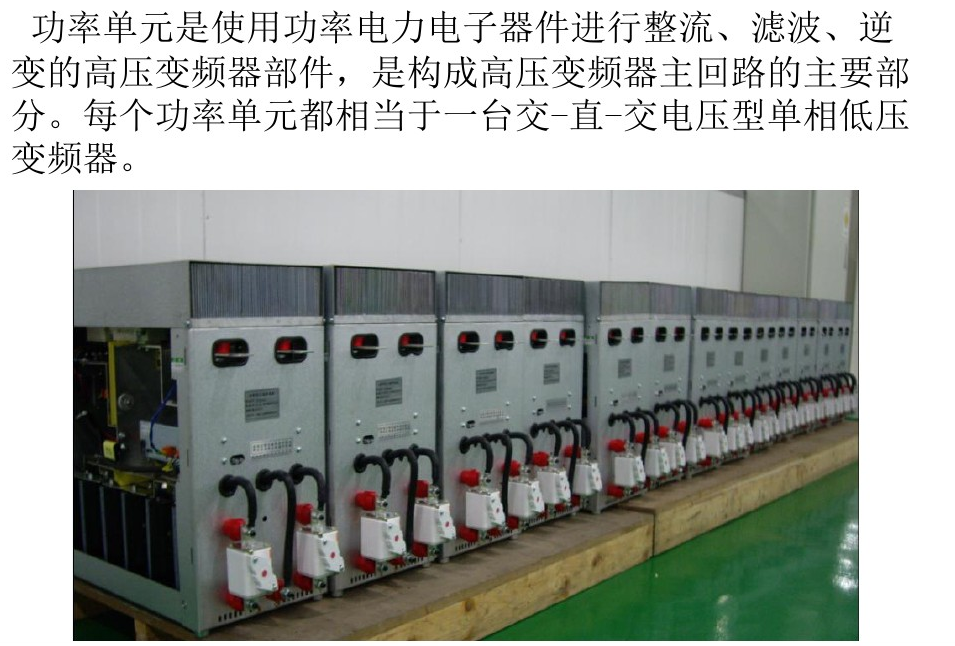

功率单元:功率单元模块化设计,可以互换,便于生产和维护。
接 口 板:负责系统的数字和模拟信号处理,满足不同应用场合的要求。
监 视 器:数字信号处理器(DSP)作控制芯片,中英文LCD液晶直观显示,用于参数设置、运行记录、故障保存及通讯等功能,无硬盘,操作简易。

高压变频器功率单元维修
       高压变频器功率单元维修实例:变频器高压电、控制电均送后,工艺现场控制面板显示变频器未准备就绪,高压变频器报警亮,操作柱绿灯亮,开车之后红灯闪一下,紧接着绿灯亮,电机未启动,高压变频器故障指示灯亮,报“C2Link”、“C2ControlPower”、“InputProtectionFault”等故障,初步判断变频器调制板MB存在问题。更换完MB板后,故障仍为C2Link,初步判断为C2单元内部短路。技术人员将C2单元拆下,打开C2单元盖板,发现整流桥母排处存在放电痕迹,整流二极管表面存在明显的放电焦化痕迹。检查单元熔丝,发现C2单元两个输入熔丝均已熔断。然后,用三相自耦调压器对C2单元进行充电测试,输入电压为100VAC时,单元直流母排电压为143VDC。将C2单元装入变频器,并对高压变频器进行三相调压器升压实验,将三相调压器接入主变压器二次侧C2绕组,将C3单元熔丝移至C2单元,电压升至430VAC,除C3单元之外的所有单元的单元控制板电源灯均点亮。为了进一步确认故障状态,给变频器送高压电,送高压以后变频器出现“C2Link”及“C3link”,断开高压以后检查,发现C2单元熔丝熔断,从而判断C2单元内部绝缘已经损坏。将C2单元更换二极管和绝缘纸后装入变频器内,并更换熔断熔丝,送高压电后变频器投运正常。
高压变频器功率单元维修
索维电气提供高压变频器功率单元维修业务,欢迎有需要的客户咨询。
