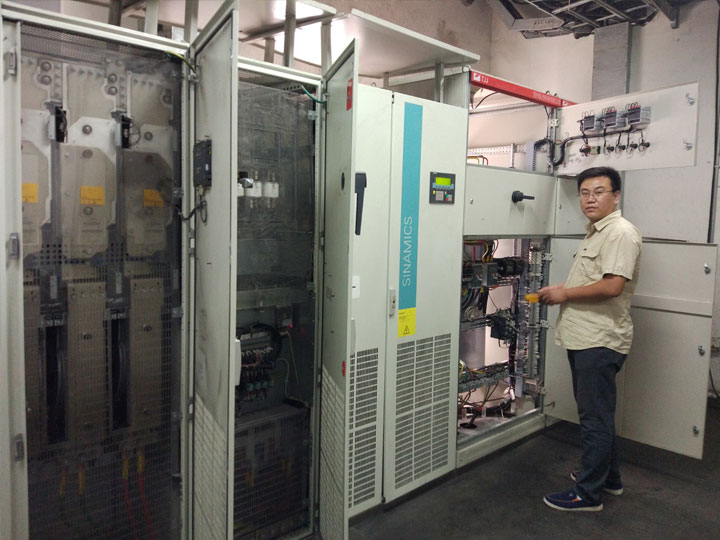

西门子高压变频器故障维修以及故障解决办法

面板显示

中文

原因查找（客户）

Xformer OT Alarm/ Xformer OT Fault/
Cooling Ot Trip Alarm/
Cooling OT VFD Trip/
Cooling OT MV Trip


变压器超温报警
/变压器超温跳闸


1. 柜顶散热风机是否正常旋转，方向是否正确。（检查方法：放一A4纸在滤网上，纸片能吸住，说明方向正确）。

2. 滤网有没有堵塞。

3. 有没有空调，温度设置正常与否。

4. 有风道的检查风道出口是否堵住，滤网是否正常。

5. 进风口是否堵住。

TRIP-MV DOORS OPENED/
MV Door open

高压柜门打开

只有变压器和单元柜门打开才会出现，查查门有没有关好。

BLOWER BM1/BM2/BM3/BM4 FAILED/
TRIP-BLOWER FAILED

风机故障

柜顶冷却风机热继电器动作，查明原因后在控制柜内手动复位热继电器。

TRIP-EMERGENCY STOP/
/Emergency Stop

急停

变频器柜门急停或变频器控制柜内远程急停端子动作，

CONTROL POWER ALARM/CONTROL POWER FAILED

控制电源丢失报警/跳闸

柜内微型断路器是否合上，380V控制电是否正常；

Medium voltage low
Medium voltage low Flt


输入电压低报警/输入欠压跳闸

高压电断开，一般会延时几秒变频器才会跳闸。

Input Protection Fault

输入保护

出现跳高压的重故障；检查故障代码6220，排除故障后通过钥匙复位旋钮解锁故障闭锁继电器，再复位变频器即可。

Input One Cycle

输入单循环


变压器二次短路或浪涌电流过大。
打开柜门看变压器二次侧和功率单元输入有无问题

Excessive Drive Losses

变频器损耗过大

变压器是否短路，功率单元有没有短路。

Input MV Fail to Isolate

跳高压失败

出现跳高压的故障，但是高压开关未能跳开。

Mtr Therm Over Load 1
Mtr Therm Over Load 2
Mtr Therm Over Ld
Fault

电机过载报警跳闸

电机或负载有无异常

Output Ground Fault


输出接地故障


1. 电机或电缆接地

2. 变频器运行时下端接触器断开产生报警(有接触器或高压开关时)

Int AI1 Loss of Signal

给定信号1丢失


速度给定的4-20mA信号断开或小于3mA

A CELL IS BYPASSED

单元被旁路

通过查看2610可以看到被旁路的单元（如被旁路状态为B），断高压后单元旁路自动复位。

XX 代表故障单元

XX Power Fuse Blown


电源保险丝熔断/电容电压过低

将对应单元的输入断开，检查熔丝是否熔断或红色指示消失（注意电容电压）

xx Cap Share

电容分压故障

电容、分压电阻不均；
更换单元控制板。

XX LINK

单元LINK故障

上高压电时出现，可能是电容充电引起，重启控制电，等15分钟后再送高压电。

xx DC Bus Over Volt

单元直流母线过压

加减速是否合适；光纤位置是否正确；单元板驱动线是否插好。

xx DC Bus Low Warning


xx 直流母线电压低警告


检查保险丝和二极管；
更换单元控制板。

xx Over Temp Warning
/XX Over Temperature


xx 超温警告/报警

单元温度超过故障限，环境温度是否过高，滤网或出风口是否堵塞。
