软启动器故障维修几例

发布时间:2022-12-29 热度:

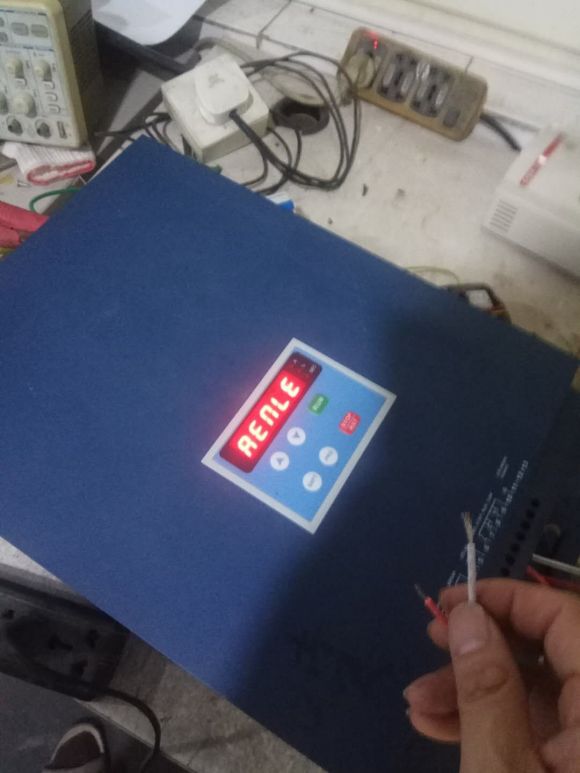

雷诺尔软启动器故障维修JJR2132运行时自动停机维修日志
      月初山东一家造纸厂发了两台软启动器到成都维修,现场的电工说他们厂里的生产线有几十台雷诺尔的电机软启动器。他说一条粉碎的生产线之前的软启动都运行正常,前段时间偶有出现运行时自行停机的现象,检查所有电器设备正常,软启动器显示正常,系统电压也正常,重新启动后又恢复正常运行。前几天有两台自动停机的现象突然频繁起来,开始是运行一两个小时,之后是十几分钟就自行停机,有一台甚至几分钟就停机,外围检测没有发现有什么问题。两台故障软启动器检测如下,软启动器型号:雷诺尔JJR2132 额定电压:380V 额定电流 270A
电机功率:110KW 软启动器功率 :132KW 主机晶闸管可控硅基本完好。
     使用现场故障现象:运行中自行停机,运行停机时间逐渐缩短,有时运行十几个小时自行停机,现在运行十几分钟自行停机,一台电机启动3分钟自行停机,严重影响生产。
故障原因分析:自行停机这个软启动故障非常多,尤其是电机还没有启动就自行停机的居多,这个大部分都会报故障,常见的就是输入缺相,软启动过载,电机软启动过流或者过压等。有的电机启动不了,软启动自行停机也不报故障,这个就要反复测试。但是现在这两台雷诺尔软启动器JJR2132却是电机启动后,切换到旁路以后运行一段时间后再停机,软启动也不报故障。这个就有点难了,外围故障厂家的维修工已经自行排除,剩下的就只能是软启动本身及控制板故障了。
      维修思路:此故障大多是控制板及驱动板故障居多,到底是硬件故障还是软件故障都要故障重现模拟数据之后才能知道。模拟是关键,需要大量的数据比对,从而得出此两台雷诺尔故障的关键部分。结合雷诺尔的软启动的设计原理图进行解析,该换配件的换,该调的调。故障解除~

       软启动器维修说起来很简单,咱可是在软启动行业摸爬滚打了快20年,从最初的软启动开发设计到现如今全球品牌软启动维修,看得太多了。软启动故障几乎没有搞不定了~当然不懂原理的搞起来肯定麻烦,比变频器修起来还烦吧~呵呵~西门子软起动维修3RW4故障代码输出缺相修复始末。
山东青岛的客户,主要做消防设备的维保,合作了快2年,挺耿直的。上个月底一台西门子软启动器3RW44 90KW控制柜启动不了。外围排查后确认是软启动故障,拆除后直接发到成都维修。检测如下,品牌:SIEMENS西门子 型号:3RW4056-6bb44。
功率:90kw Ue:230-460v Ie:162a
故障现象:软起动一起动,电机刚转,大约3秒软起动报警停机,故障代码L1缺相。
待载测试电机功率:15KW
      维修思路:确认可控硅晶闸管的好坏后再定维修方案,模块坏了的换模块,模块好的修驱动板。
一般的主机模块都很好判断,但是有一部分大概20%左右模块看起来是好的,只是简单的方法测不出来而已。这次从青岛寄来的这台西门子软启动难道正好就是这种?模块初步判断是好的,电压都正常。主板有一点小故障,修复后可以启动。但是主机仍然报缺相,这个维修的关键是主板和确认模块好坏。

软启动器维修
软启动器故障维修
软启动器故障维修几例

以前经常有维修师傅问,是不是电机太小,软起动检测不到电机?网上也有很多师傅说电机太小,软起动检测不到电机的电流,还是带大电机试试.到底跟电机大小有木有关系只能自己试了才有数哈。经过反复测试,确认这台90KW模块坏了一项,换了之后启动ok。

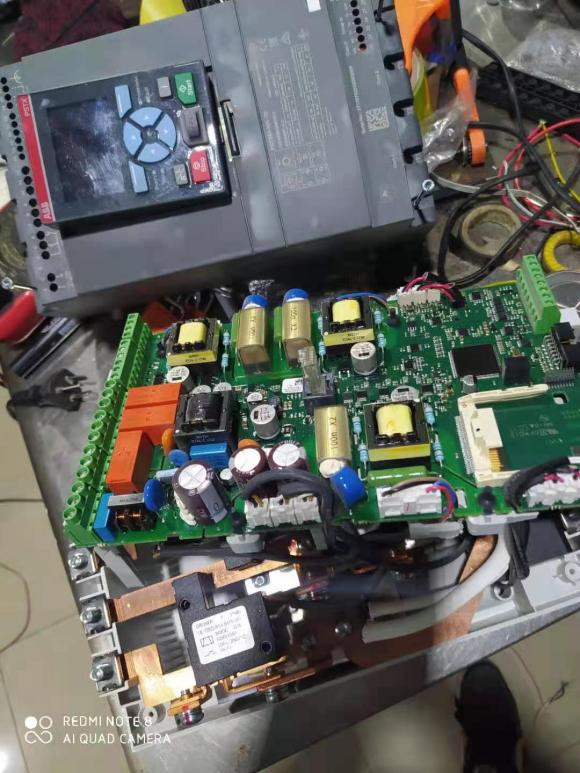

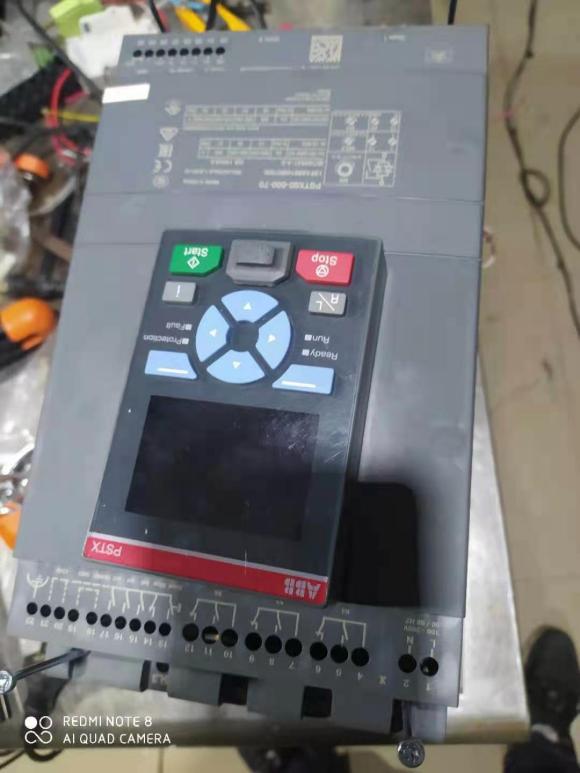

      说起来几分钟的事情,做起来就没有那么容易,见得太多了,搞好这台设备还用了差不多一天,不懂原理那就只能慢慢时间堆了了。今天冬至,最冷的日子开始了。软启动在北方的锅炉房日夜工作着,咱做电机软启动器维修的也是忙的不可开交。12月初的时候,上海同济建设一个客户打来电话说是一台ABB 37KW 的电机软启动坏了。关不了,显示并联故障。厂里急着用,问能不能远程给他处理一下。视频的时候才知道,这台软启动是在宁夏中宁县石空工业园天元锰业集团的污水处理厂使用中发生的故障。指导厂里的电工检测外围和软启动线路后确认是软启动坏了,只能寄到西安维修。检测如下,软启动器品牌:ABB PSTX系列 型号:PSTX60-600-70
软启动器功率:30KW 电流 :60A
控制电压:208-600V
故障现象:启动报警,关不了,显示并联故障。内部短路。查三相晶闸管全通。
额滴神,这个现象修起来成本可不少,三相全通这个遇到的不多,进水或是负载突然很大才会三相击穿。坏了的模块都得换,主板看起来也是有问题。
维修思路:先换可控硅模块,再修复主控板。
软启动器维修讲起来简单做就来就慢多了,咱可是在软启动行业摸爬滚打了快20年,从最初的软启动开发设计到现如今全球品牌软启动维修,见得太多了,搞好这台设备还用了差不多一天,不懂原理那就只能慢慢时间堆了了。搞不定都可以找咱~
