合康高压变频器常见故障与处理办法

发布时间：2022-05-01 热度：

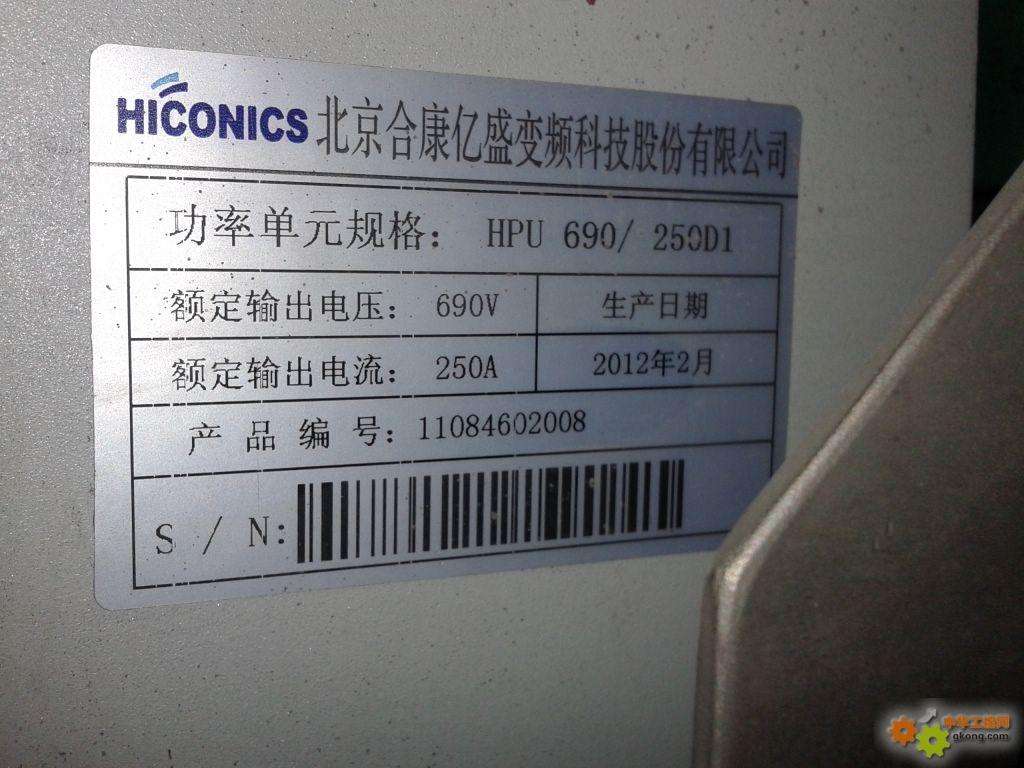

合康高压变频器常见故障以及处理办法：

合康高压变频器变压器超温报警：

        当变压器温控仪测量温度大于其设置的报警温度（默认设置为100℃）时，温控仪超温报警触点闭合，      系统报警轻故障，接口板变压器超温报警闭合。

1. 检查变压器柜顶风机或柜底风机是否工作正常 （ 如果柜底风机工作不正常， 可能出现三相温度相差较         大）；

2. 测温电阻是否正常（有无断线、线路插头接触不良，如果接触不良，温度值将偏高）； 过滤网是否堵塞

      （拿一张A4纸置于过滤网上，看是否能吸附，否则需要清洁过滤网）；

3. 变频器是否长期工作于过载状态；

4. 环境温度是否过高（环境温度应低于45℃，否则需要加强通风）；

5. 安装于变压器柜内正面底部的风机开关和接触器是否断开；

6. 变压器柜风机控制和保护电路是否正常。

• 合康高压变频器单元柜过热报警：

        当单元柜测温点的温度大于55℃时，系统将报轻故障，接口板单元柜过热报警闭合。

1. 检查单元柜柜顶风机是否工作正常，安装于二次室内的风机开关是否跳闸；

2. 过滤网是否堵塞（拿一张A4纸置于过滤网上，看是否能吸附，否则需要清洁过滤网）；

3. 变频器是否长期工作于过载状态；

4. 环境温度是否过高（环境温度应低于45℃，否则需要加强通风，即在墙上安装通风机或柜顶安装风道，        或安装制冷设备）；

5. 单元柜风机控制和保护电路是否正常。

• 合康高压变频器变压器过热：

        变压器温控仪测量温度大于其设置的跳闸温度（默认设置为130℃）时，温控仪跳闸触点闭合，系统会      报变压器过热重故障。

1. 温控仪显示的温度是否在130度以上，若不是则检查温控仪的超温报警值是否设定为130度；

2. 其余检查项见变压器超温报警。

• 柜温过热：

     单元柜测温点的温度大于60℃时，系统会报柜温过热重故障，检查项见“单元柜过热报警”。

• 柜门联锁报警：

     1.行程开关是否与柜门顶碰件压实；
     2.行程开关的“预行程”和“过行程”是否合适；
     3.行程开关电气功能是否工作正常；
     4.否则更换接口板。

• 合康高压变频器控制器不通讯：

  1. 确认接口板DB9接口到主控板的通讯线是否连接无误，确认控制器和接口板上的电源接线正确无误；

  2. 更换主控板；

  3. 更换接口板；

  4. 断控制电后重新上电。

• 合康高压变频器参数错误：

      在修改参数的时候，如果设置的参数有误（同步矢量控制时可能报此故障），则报参数错误故障，请重新修改    参数，按复位按钮。

• 外部故障：      本地高压分断按钮闭合或接口板上高压分断接点闭合时，系统将报外部故障。

  1. 高压分断按钮是否按下；

  2. 高压分断端子是否短路；

  3. 接口板坏。

• 合康高压变频器高压失电：

     上级高压电源消失。一般由正常分闸操作引起。若出现异常高压断电情况（无故障记录、无分闸操 作），请检       查上级开关柜分闸回路。

• 变频器过流：      变频器输出电流超过变频器额定电流的1.5倍时，变频器将过流保护。

  1. 输出电压检测板是否正常，有无明显短路、放电痕迹；

  2. 光纤是否插紧，主回路连接螺钉是否紧固；霍尔元件电源是否正常、霍尔元件输出电流信号是否正确；

  3. 检查参数设置加速时间是否过短、转矩提升是否过大、启动频率是否过高；

  4. 电机或负载机械是否堵转，电机绕组和输出电缆绝缘是否损坏；

  5. 确保所有单元工作正常（拆下单元连接铜排，使用万用表或示波器检测单元输入输出电压和波形是否正 常）；

  6. 输入电源电压是否过低；

  7. 取消在变频器的输出侧是否有功率因数矫正电容或浪涌吸收装置（它与电感有可能引起谐振）；

  8. 单元电压检测板是否有短路及损坏。

  如果排除了以上原因仍有故障，请更换控制器信号板或主控板。 在有些现场， 因为齿槽效应等影响， 电机低速时电流波动很大，此时变频器可能出现限流，使得变频器出现加速、限流减速等反复，而无法正常 加速或造成过流保护，这种情况下需要减小加速时间，加大限流系数，使电机快速通过波动区域，避免过流 保护。

• 电机过流：变频器输出电流大于电机额定电流 1.1 倍之后开始计算电机过流，I^2 t 累计超过允许值后立即报出电机过流故障。

  1. 检查参数设置电机额定电流设置是否正确 ；

  2. 电机或负载机械是否堵转 ；

  3. 电源电压是否过低。

• 合康高压变频器变频器运行后电机不转：

  1. 检查变频器输出是否有接触器或开关类设备 ；

  2. 检查变频器输出一次电缆是否连接电机 ；

  3. 观察触摸屏是否有输出电流以及输出电压，若有电压、无电流则说明变频器到电机的主回路开路，若有电压、 电流，则检查电缆是否有单相接地情况，电机转子绕组是否开路。

• 单元重故障：

  单元重故障共有5种，包括熔断器故障、驱动故障、单元过热、单元过压、光纤故障，其中前3种故障 可以旁路（若单元带有旁路功能，且旁路级数设置为非0 时有效） 。

• 熔断器故障：检测到单元缺相时，报熔断器故障。

  1. 检查是否因为主电源停电引起 ；

  2. 检测单元的三相进线是否松动、进线熔断器是否完好，若熔断器开路，则更换单元。

• 合康高压变频器驱动故障：

  1. 检查单元电压检测板是否短路，若短路会引起 A1，B1 及 C1 单元报驱动故障 ；

  2. 功率单元输出端 L1、L2 是否短路，否则为单元 IGBT 损坏，则需更换单元 ；

  3. 电机绝缘是否完好 ；负载是否存在机械故障。

• 单元过热：单元内散热器上装有温度开关（常闭点），温度超过 85℃时， 温度继电器常闭点断开， 报单元过热故障。

  1. 检查柜顶风机是否工作正常、 单元柜风机开关是否跳闸、 过滤网是否堵塞（拿一张 A4 纸置于过滤网 上， 看是    否能吸附，否则需要清洁过滤网）；

  2. 是否长期工作于过载状态、环境温度是否过高（ 环境温度应低于 45℃，否则需要加强通风）， 墙上安装 通风机    或柜顶安装风道或安装制冷设备 ；

  3. 检测单元控制板是否损坏坏，功率单元温度继电器是否正常。

• 单元过压：

直流母线电压超过保护值，变频器报单元过压。

1. 变频器运行时，若某个单元的输出电压较低，会引起三相输出不平衡，而报单元过压 ；

2. 在空载电机调试时，比较容易出现直流母线过压和 A1/B1/C1 单元过压，此时可以适当调低基准电压 ；

3. 检查输入的高压电源是否超过允许最大值（电源电压过高时，可调整变压器分接头接到 105% 处）；

4. 减速过程中出现过电压，请适当增加变频器的减速时间设定值。

• 光纤故障：

当系统在上电状态下检测不到单元通讯时，报光纤故障。

1. 功率单元控制电源是否正常（正常时，绿色指示灯亮），否则更换功率单元 ；

2. 功率单元以及控制器的光纤连接头是否脱落，光纤是否折断。

• 单元旁路：

单元配置有旁路的硬件、参数设置中旁路级数为非零时，若单元出现驱动故障、熔断器故障、单元过 热这三种故障时，将发生单元旁路。

1. 若一个单元发生故障被旁路，则另外两相相同位置的单元亦将被旁路，此时变频器仍可以启动和运 行，但是因每相串联单元数量减少，额定输出电压和额定容量都将降低。发生单元旁路时，一定要查明 原因，并尽快停机更换故障单元（其余两相被旁路的单元无需更换）；

2. 清理单元驱动板与单元控制板，若此两块电路板集尘太厚可能引起误报。

• 运行频率与给定频率不一致：

  1. 加减速过程中，受加减速时间的限制，输出频率到达给定频率有一个过程 ；

  2. 系统电压过高时减速，变频器出于自身保护的要求，此时频率不能停留在一个数值点上，以避免直流母线过压保护，建议将变压器分接头接到 105% 上 ；

  3. 变频器输出电流超过设置的限流电流值，变频器自动降频以降低输出电流，避免过流保护跳闸。这种情 况一般出现在输入电压过低或负载突增时 ；

  4. 瞬时停电时，为了维持电机在可控状态，变频器将自动减速，从电机处获得能量 ；

  5. 霍尔元件、单元电压检测板或是信号板发生故障 ；

• 合康高压变频器参数无法修改：

在功能参数中参数修改选项设置为禁止时，则除该参数及给定频率或给定参量外，其余所有参数均无 法修改。
在运行过程中，大部分参数均无法修改，详见用户手册表 6-1 功能参数设置。

• 停机后变频器自动重启：

在远程控制模式下，启、停只能通过远程端子。若参数设置中的启动方式为电平启动 ( 闭合启动，断开 停机 )，在运行过程中紧急停机信号断开或通过其他方式使变频器停机，变频器会立即自由停机， 但是当紧 急停机信号重新闭合后， 因为远程启动电平信号仍在，变频器会自动启动运行。

• 变频器上电即跳闸：

变频器上电时，因变压器的激磁涌流和单元电容充电，瞬时电流有效值最高可达到变频器额定电流的 6-7 倍，持续时间几十毫秒 ；若变频器上级电流保护整定值过小，会造成上级开关速断保护跳闸，需调整上 级开关柜速断保护整定值。

• 启动过程中输出频率在低速震荡：

有些电机在低速时，因为齿槽效应等影响，电流波动非常大，此时变频器可能出现限流，使得变频器出现加速、限流减速等反复，而无法正常加速。

1. 增大限流系数设置 ；

2. 缩短启动时间 ；

3. 某个单元输出电压低 , 更换此单元 ；

• 自动旁路柜自动旁路时上级开关柜跳闸：

  1. 查看旁路柜中延时吸合时间继电器的时间是否在 1.5s~3s 之间 ；

  2. 开关柜整定值是否太小（应该在电机额定电流的 5 倍以上）；

  3. 将开关柜的速断保护时间设定为大于 0.1s。

• 外接端子有感应交流电压：

  1. 可能是远程启动 / 停机、高压分断、系统复位信号线感应电压，建议无源信号与 220V 交流电源分开布线， 此种情况最好用屏蔽线两端接地 ；

  2. 可能是远控箱上的信号线与电源线绑在一起引起的感应电压，建议在远控箱重新布线，无缘信号最好也 用屏蔽线，而且屏蔽线剥线尽量不要太长 ；

  3. 4-20mA 电流信号有交流感应电压（10V 以下），可以用一个 275V/0.33uf 电容接在电流信号与地之间。
