医院污水处理控制系统

一、污水处理控制系统简介:
本污水处理控制系统,含加药及污泥输送泵共有电机水泵回路16个,罗茨风机电动放空阀一个。
电机水泵回路采用断路器、接触器、热继电器控制。
电动阀为三相380VAC,采用断路器、接触器、热继电器,正反转控制方式。
二、控制系统构成:
1)
污水处理控制系统硬件组成:集水池提升泵两台、调节池提升泵两台、消化液回流泵两台、罗茨风机两台、潜水搅拌一台、排水泵一台、机械格栅一台、加药泵两台、加药搅拌机一台、污泥输送泵两台、西门子S7 200 SMART  PLC一套、MCGS触摸屏一台、施耐德断路器、接触器、热继电器、中间继电器、按钮、指示灯、开关电源。

PLC(可编程控制器)是整个系统的控制核心,污水处理中的逻辑关系、控制输出执行功能都通过它来实现;彩色触摸屏上生成组态画面形象准确的显示整个生产工艺流程,实时监控各个单元的运行、停止状态,显示各个液位的实时数据。
2)软件组成:
PLC编程软件,STEP 7-MicroWIN SMART;
触摸屏组态软件,MCGSE组态软件。
三、系统操作:
1、纯手动方式:
每个回路在动力柜面板上设有“远程 0 就地”,当该回路旋钮选择“就地”方式时,可按下“运行”按钮,该回路水泵电机启动运行,需要停止时,按下“停止”按钮,该回路水泵电机停止。水泵运行时,“运行”指示灯亮;水泵停止时,“停止”指示灯亮。
该操作方式在设备初期调试、自动方式有故障、触摸屏与PLC通讯故障时使用,水泵启停完全人工确认,不受液位控制。
2、触摸屏手动操作:
在触摸屏流程画面1及流程画面2中,每台设备均有触摸屏手动操作方式;

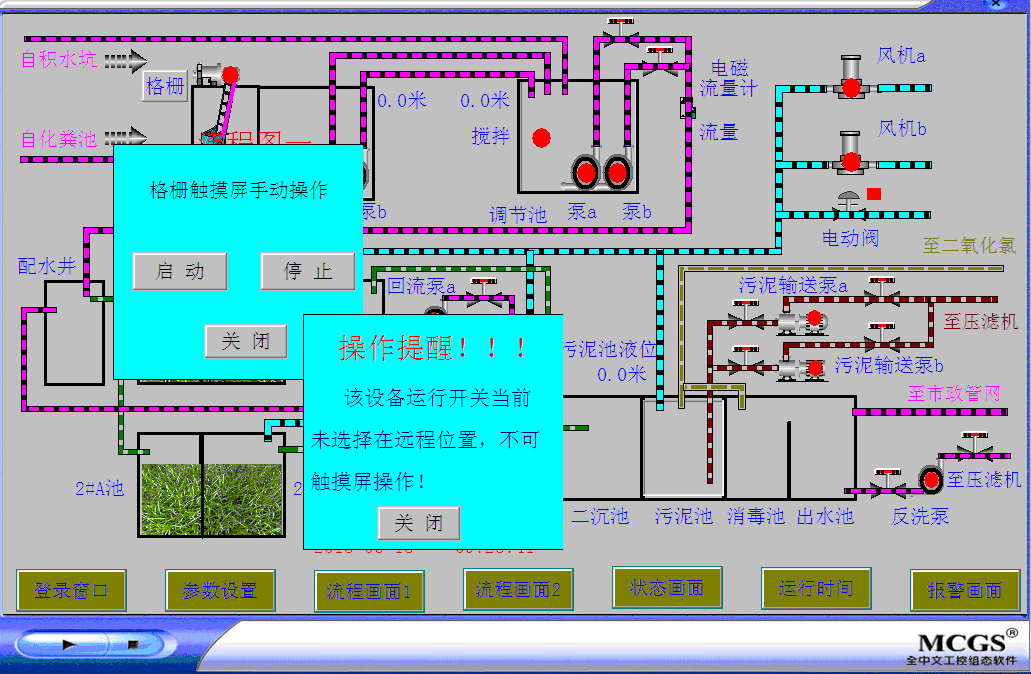

图一:格栅触摸屏手动操作画面

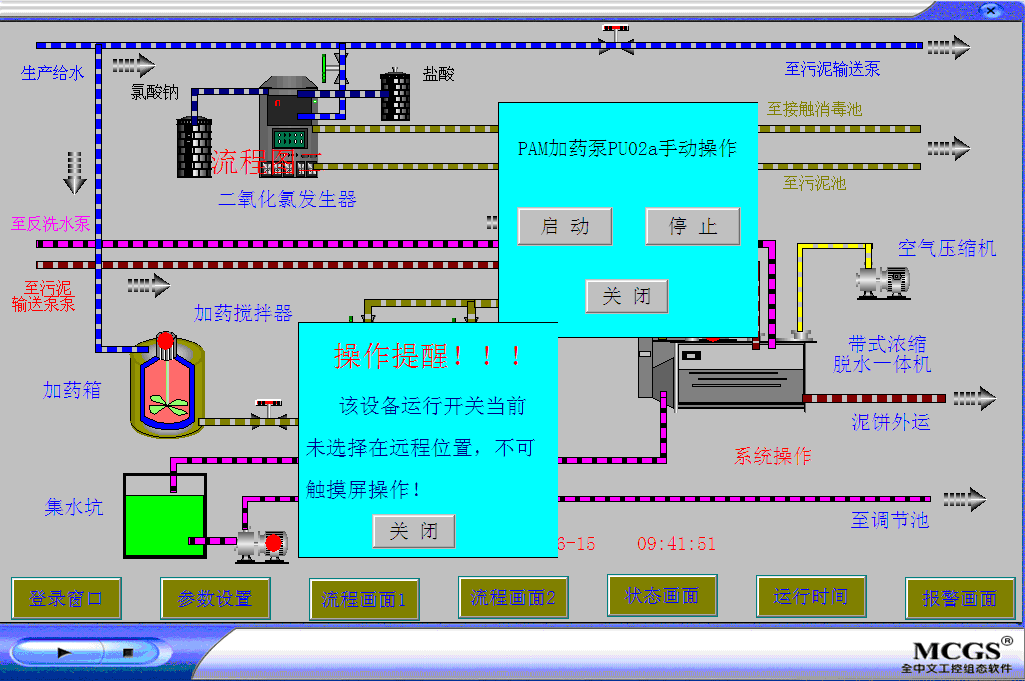

图二 加药泵a触摸屏手动操作画面


操作方法是:在触摸屏相关设备名称的地方触摸,会自动弹出该设备操作画面,按下“启动”,如果动力柜面板上该设备开关未选择“远程”方式时,会弹出“操作提醒”画面,如果动力柜面板上该设备开关选择“远程”方式时,则水泵电机“运行”,按下“停止”,则水泵电机“停止”
3、全自动运行:
在流程画面1或流程画面二中,按下“系统操作”,弹出“自动操作画面”如下图:
  选择“自动”工作方式,按下“启动”后,系统全自动运行。需要停机时,按下“停止”即可。

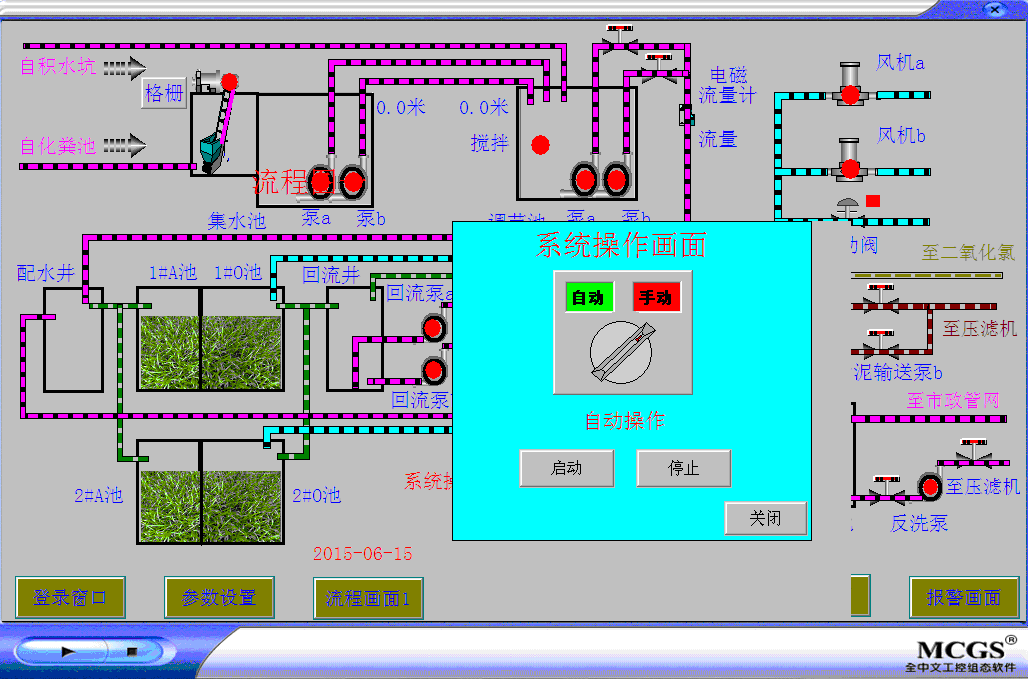

图三  全自动运行画面
四、触摸屏操作说明:
本系统触摸屏采用了昆仑通态10寸MCGS触摸屏。共有8副主画面,分别是:首页画面、登陆画面、流程画面1、流程画面2、参数画面、运行时间累计、状态画面、报警画面。

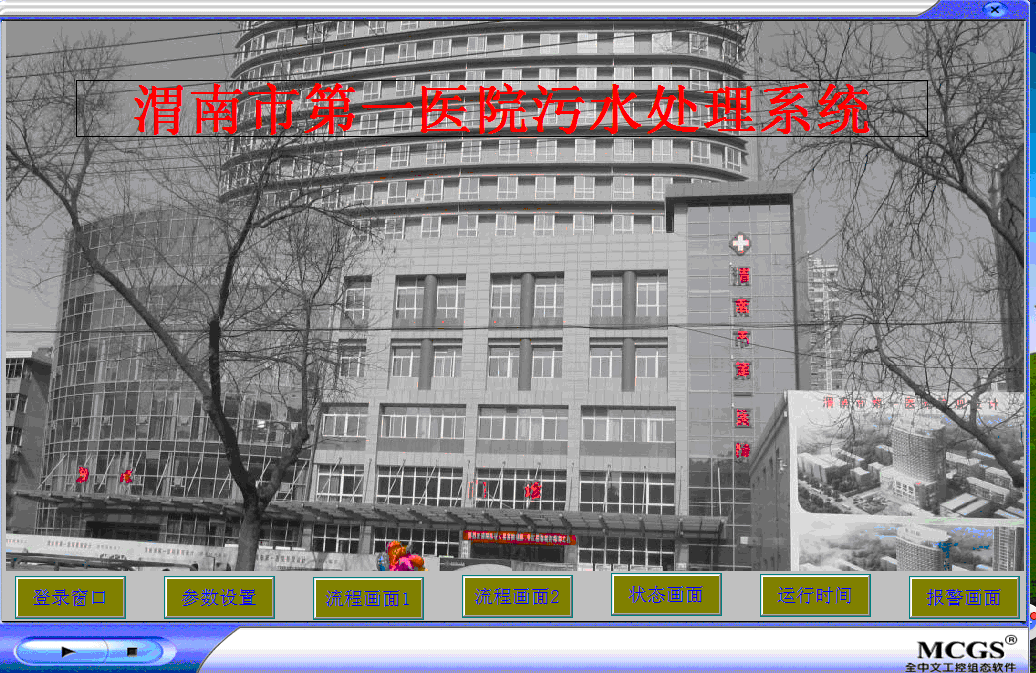

首页画面
首页画面为系统初次通电时触摸屏进入的画面;

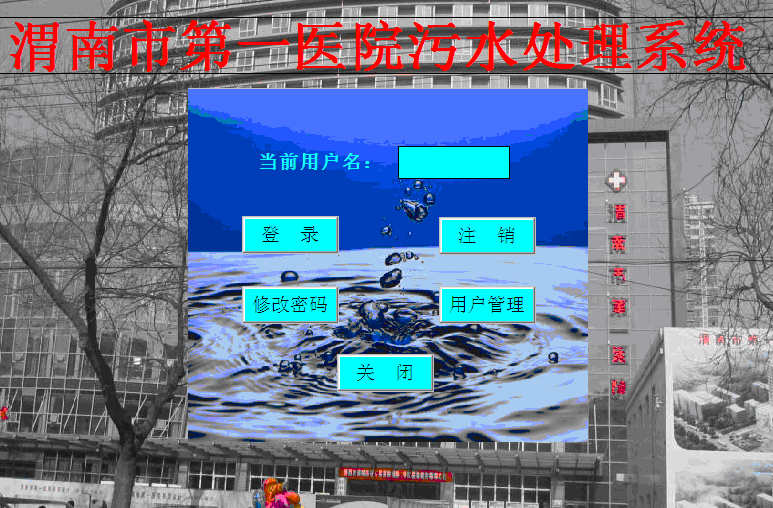

登陆画面
登陆画面为操作人员登陆画面;

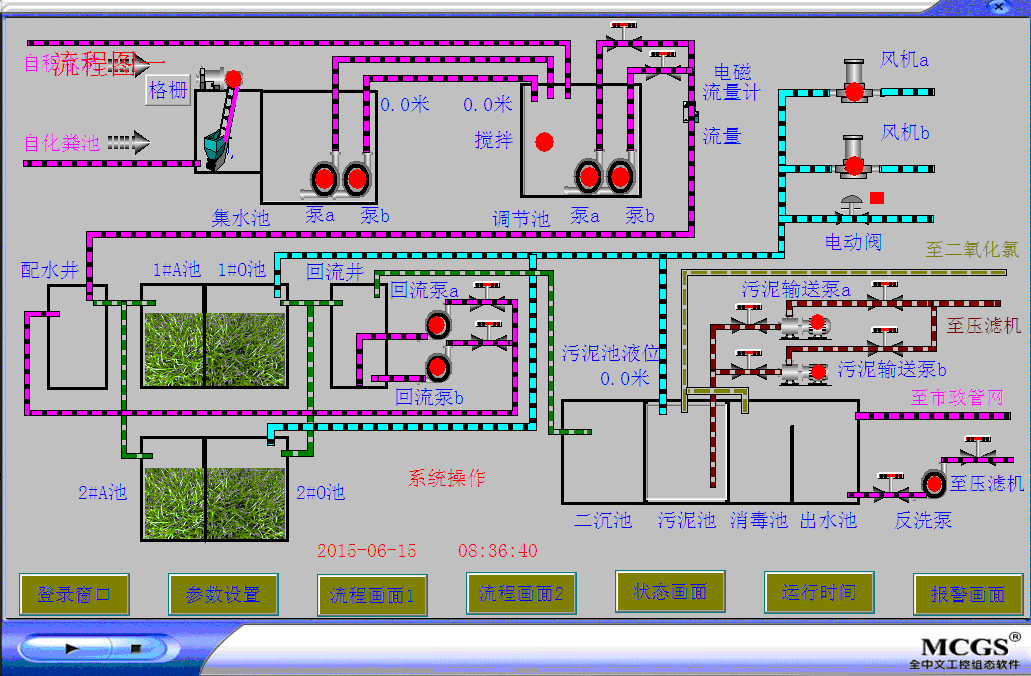

流程画面1


流程画面1为污水处理中集水池、调节池、A池、O池、沉淀池、污泥池、消毒池、出水池等工艺流程;

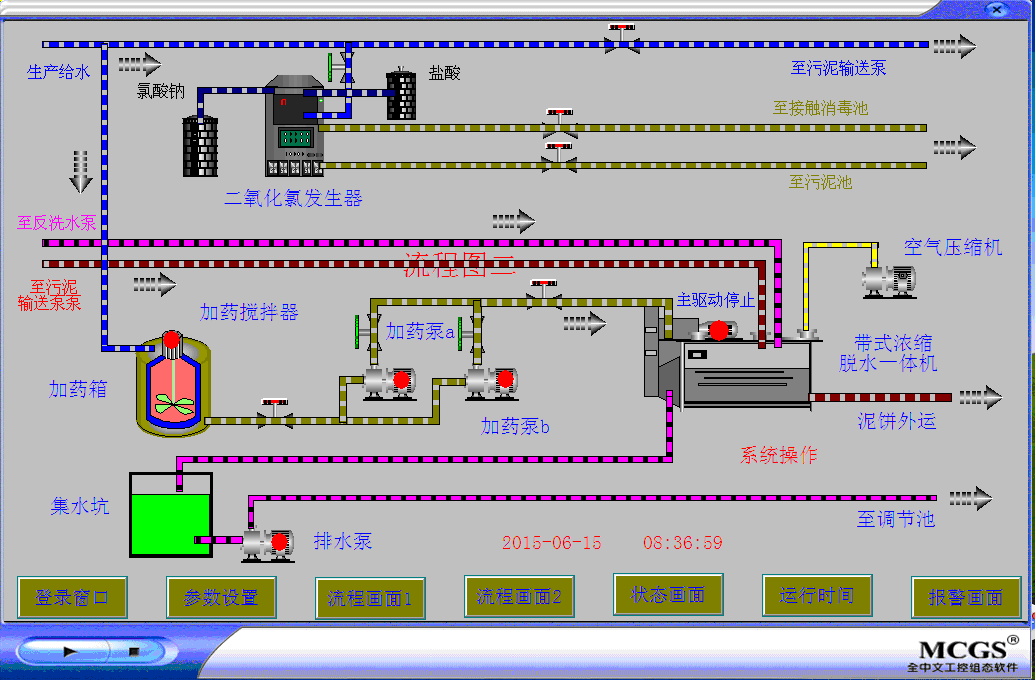

流程画面2
流程画面2为污水处理中PAM加药、压滤机、二氧化氯发生器等的工艺流程;在流程画面中,水泵电机运行时为绿色闪烁,停止时为红色,故障时为黄色;

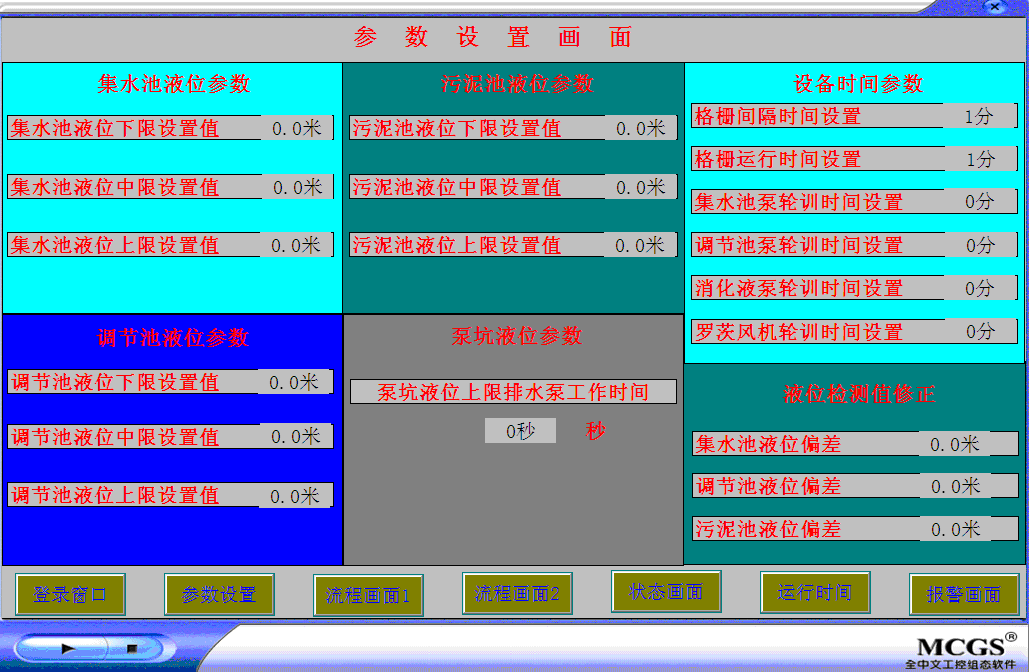

参数画面


参数画面为污水处理过程中的相关参数设置,包含集水池液位上下限、调节池液位上下限、污泥池液位上下限、格栅间隔及运行时间、集水池水泵轮循时间、调节池水泵轮循时间、消化液泵轮循时间、罗茨风机轮循时间、集水池液位修正值、调节池液位修正值、污泥池液位修正值、泵坑上限排水泵工作时间等参数的在线修改;

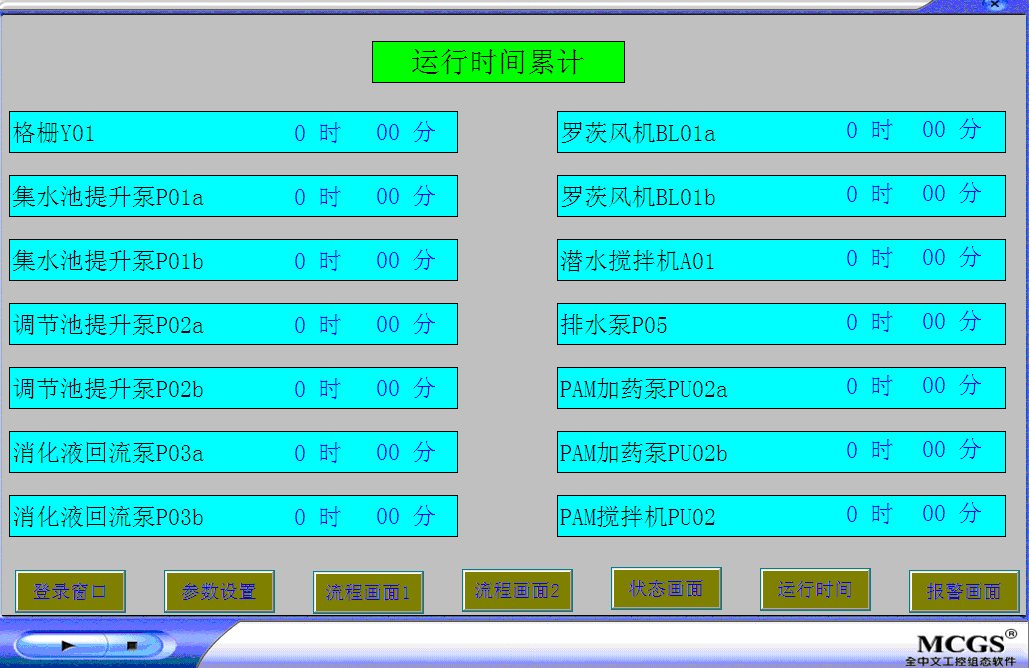

运行时间


运行时间累计画面,实时记录了各个水泵电机的运行时间累计;

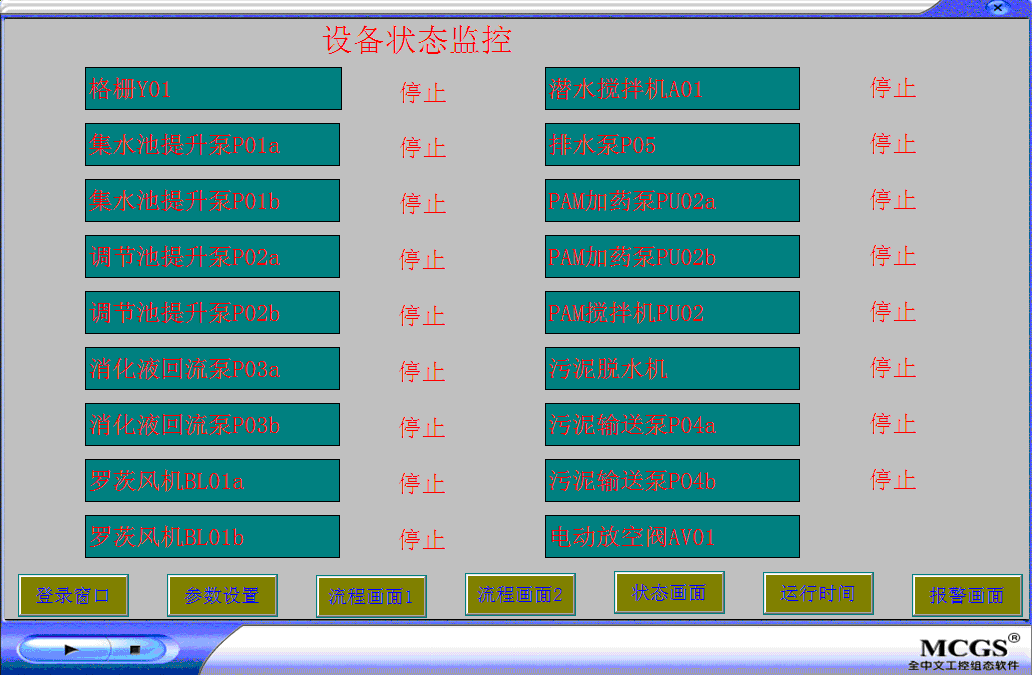

状态画面


状态画面中,用文字描述了各个水泵电机的运行及停止状态;

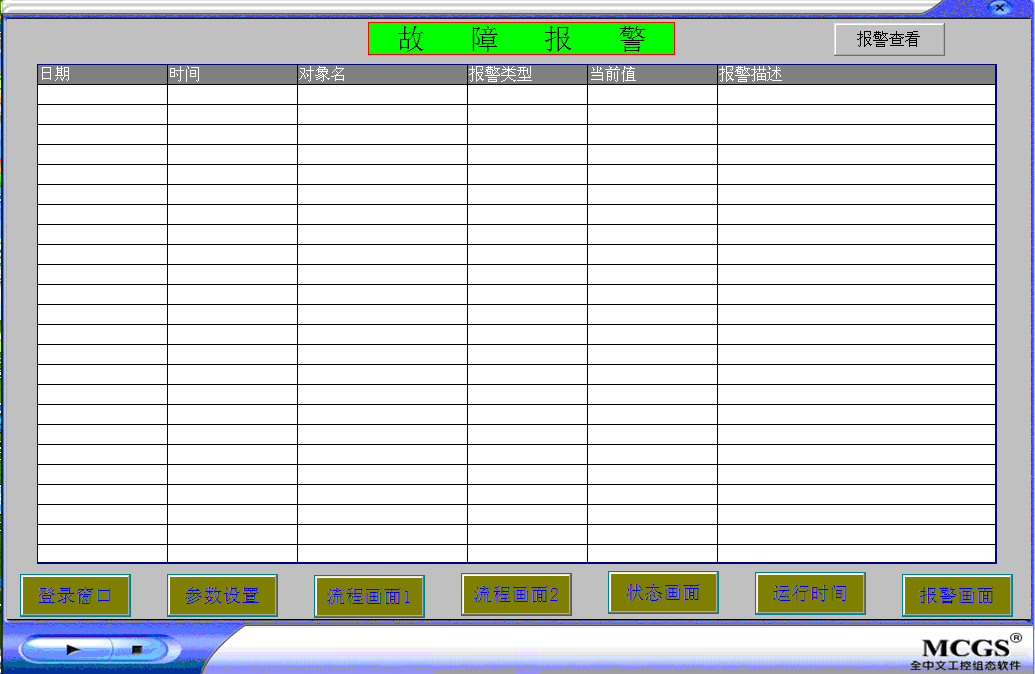

报警画面
报警画面中,具有各个水泵电机液位故障信号实时报警;
1)        在常见故障及处理中可以指导检修人员进行故障查询及处理;
2)        一般不建议在屏上对设备进行起、停操作;
3)        触摸屏自身设有屏保功能,轻触屏面,背景灯自行点亮。
五、注意事项:
1、        触摸屏只能用手触摸,不得用利器对触摸屏进行操作;
2、        避免震荡及电磁干扰触摸屏与其他设备间的通讯;
3、        定期清理触摸屏及检查、紧固接线。
