水源井及供水自动监控系统

一 、系统概述
    水源井及供水自动监控系统主要是监控技术区和生活区用水状况,其中技术区和生活区各有一个集水池用于二次供水,两个集水池都是恒压供水,两个集水池都由三个水源井供水。
二、水源井及供水自动监控系统功能
       上位机监控为力控软件，可以监控集水池液位、水泵运行频率、压力等数据，也可以上位启停水源井水泵，二级供水泵等操作。每个水源井都装有就地控制箱。就地控制箱与上位之间通过网桥进行连接。
三、操作说明
1.水源井就地控制箱：
 1.1控制箱旋钮打到远程可以上位机启停水源井水泵。
 1.2控制箱旋钮打到就地可以本地启停水源井水泵。
2.二级泵控制箱：
 2.1技术区通过触摸屏和上位机可以同步操作系统启停。
 2.2家属区就地远程旋钮打到远程就可以上位操作系统启停。
3.上位机：
 3.1：水源井及供水自动监控系统主画面

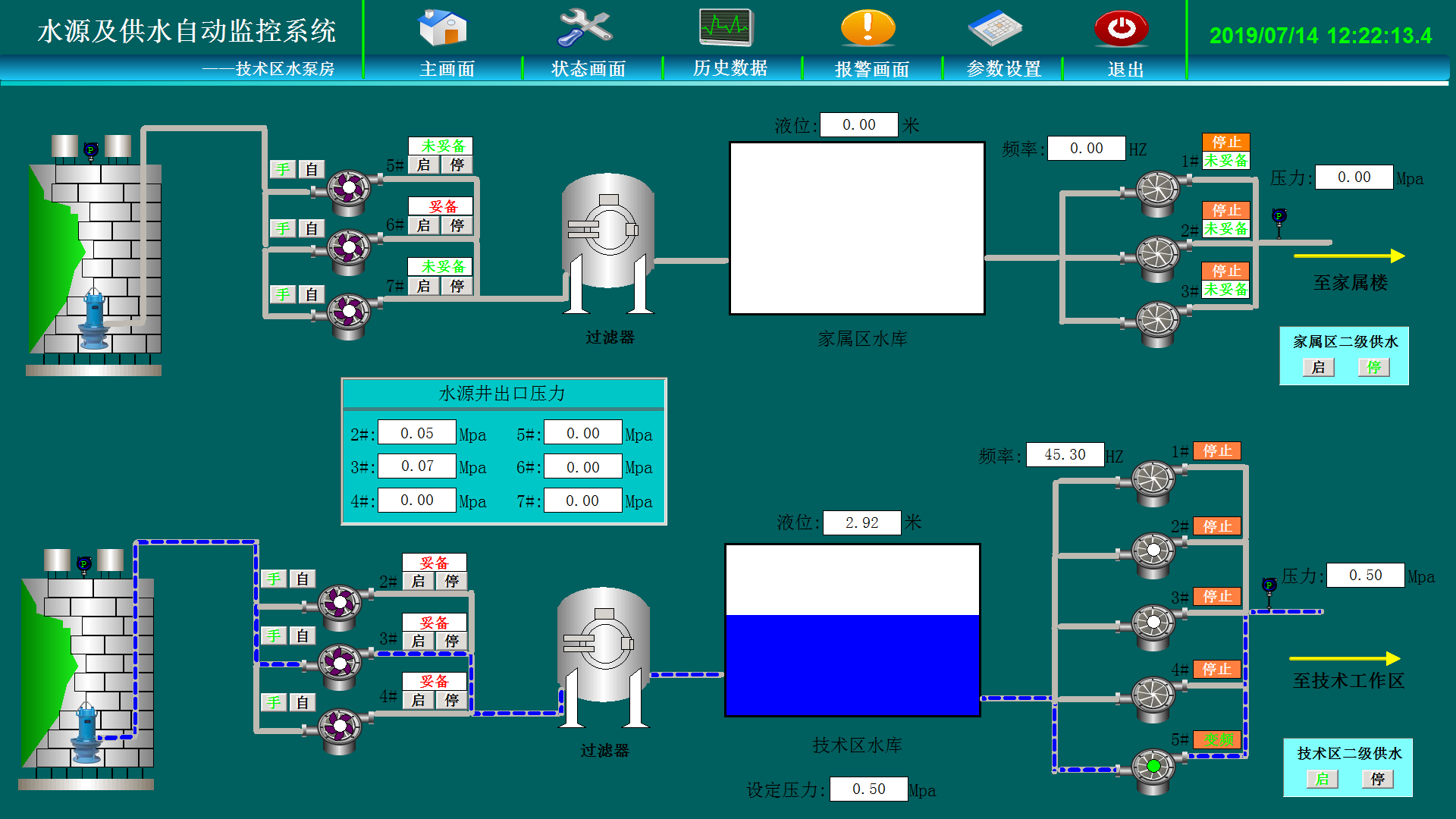

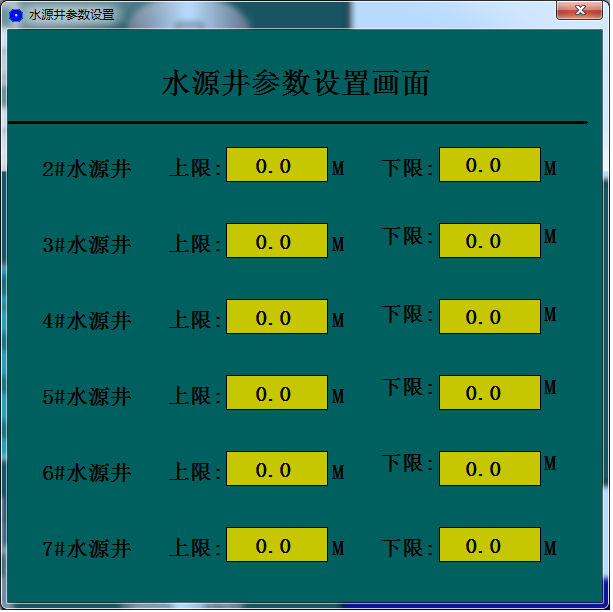

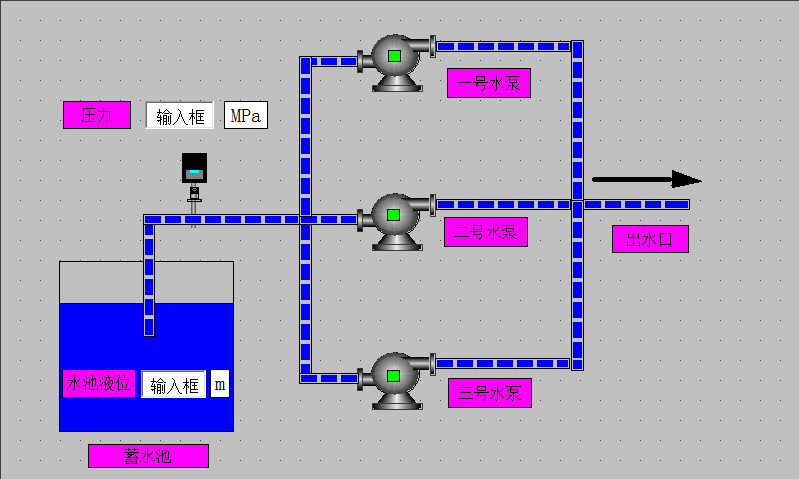

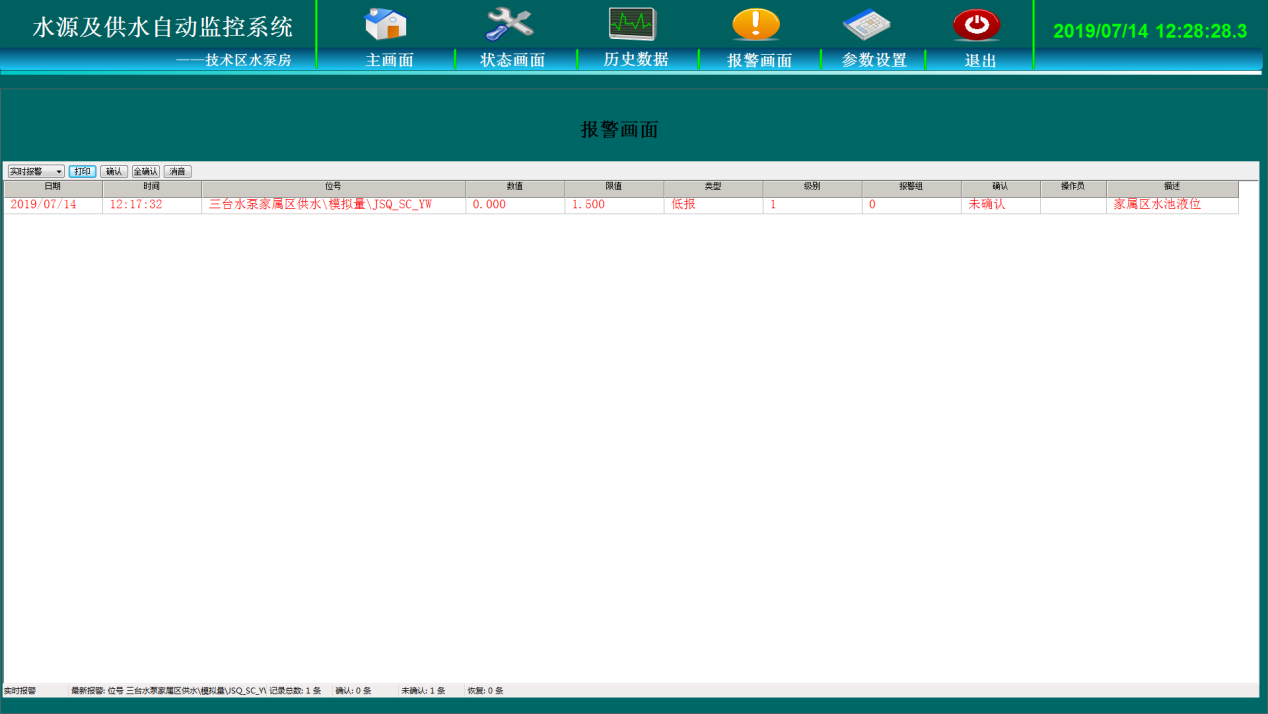

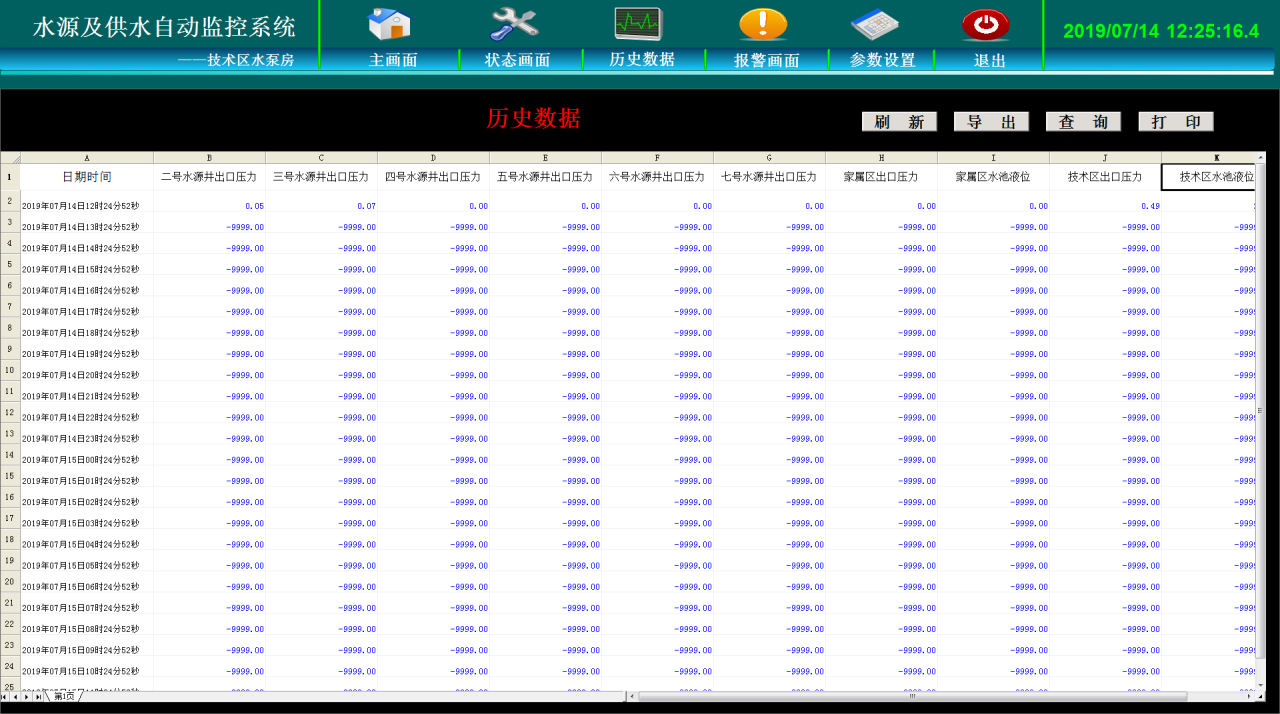

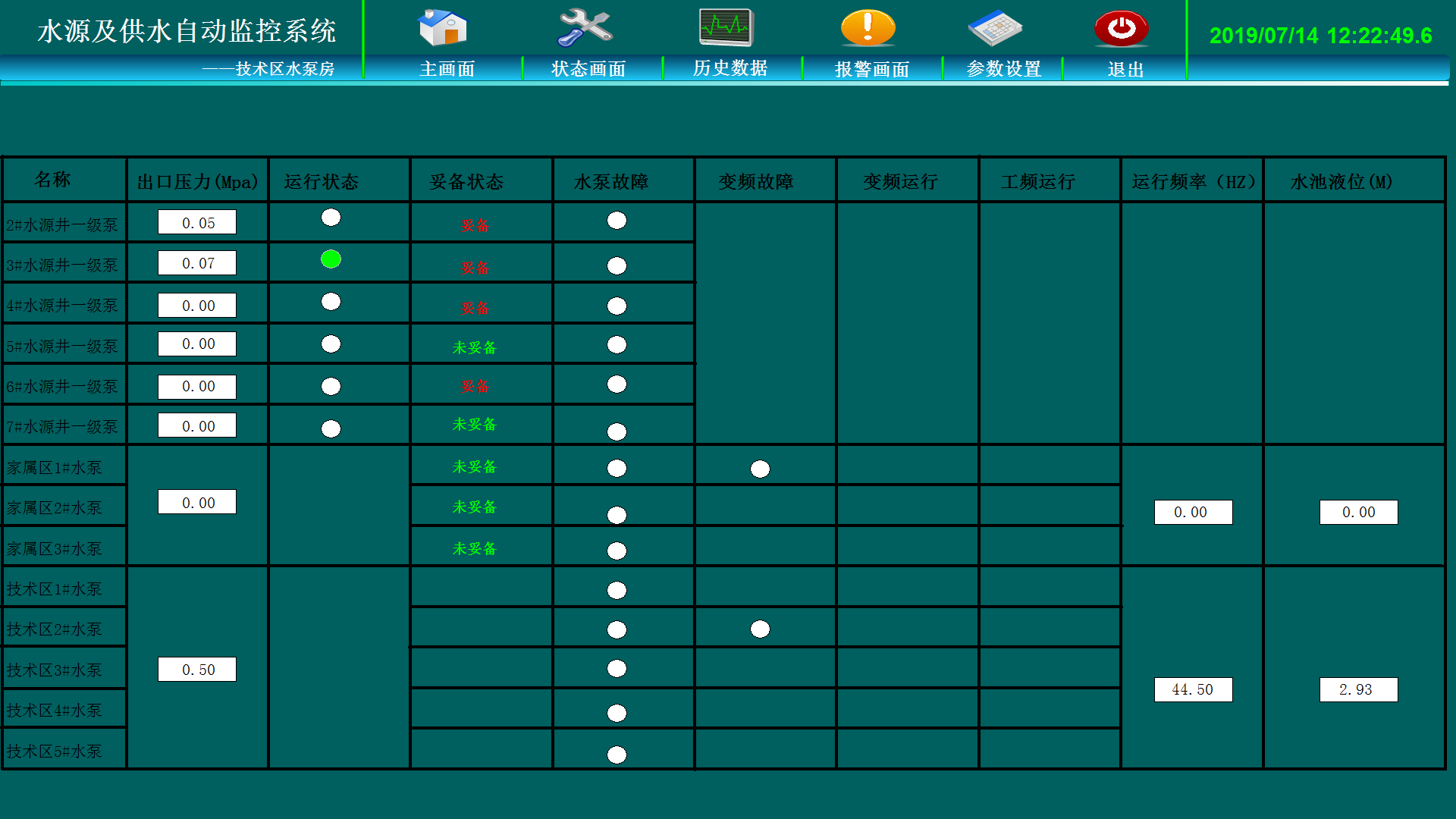

        如图画面一，为主画面操作界面，菜单栏可以切换主画面、状态画面、历史数据画面、报警画面、参数设置画面。主画面中为供水流程图。其中手、自按钮可以控制水源井水泵的手动自动运行。妥备与未妥备显示水泵状态。启停按钮可以控制水源井水泵启停。水源井出口压力显示框可以显示六个水源井水泵的压力大小。液位显示框可以显示家属区与技术区水池液位。频率显示框可以显示二级水泵的运行频率。压力显示框可以显示二级泵的压力大小。二级泵后面的状态框可以显示泵的工频运行、变频运行及停止状态。所有泵的中心都有显示运行与否的小圆点，小圆点为绿色时泵为运行状态，为白色时泵为停止状态。家属区二级供水启停按钮可以启停恒压供水控制柜 ，技术区二级供水启停按钮可以启停恒压供水控制柜。
