低压变频器的一次接线要点

   索维电气就低压变频器一次线路接线如何选择做下简单介绍,不懂的小伙伴可以了解下。
        在低压变频器一次回路中,进线开关、变频器本体、保护控制系统的安装位置基本一致,而接触器、滤波器、电抗器在一次回路中安装位置不同会产生不同效果。

 1.变频柜中接触器安装位置选择

        接触器主要有两种接线方式,安装于变频器本体后和安装于变频器本体前。接触器安装于变频器本体后,电机备用状态时,变频器处于带电状态。其优点为变频器在电机频繁启动时不存在频繁冲击;缺点是变频器长期带电,存在电能损耗。接触器安装于变频器本体前,电机备用状态时,变频器处于停电状态。其优点为电机处于备用状态时完全断电,无电能损耗;缺点是电机频繁启动对变频器造成频繁充电冲击,影响变频器元器件的使用寿命。综上,若电机不频繁启动,则可将接触器安装于变频器本体前,但将接触器安装于变频器本体后更佳;若电机频繁启动,则建议将接触器安装于变频器本体后。

低压变频器

2.变频器滤波器选择

        在变频器电源侧对谐波要求非常高或不允许有谐波产生的情况下,必须配置输入滤波器。输出滤波器一般在控制要求精度高时选用。输入滤波器主要是对电网进行滤波,抑制电网谐波作用于变频器,同时抑制变频器整流产生的谐波返回电网。输出滤波器主要是对变频器输出波形进行优化,滤除谐波,使输出波形更趋正弦化。

3.电抗器选择

       输入电抗器抑制电网侧谐波,保护整流桥。输出电抗器在变频器输出电缆超过规定长度(一般允许电缆长度为250m)时选配。输入电抗器用来限制电网电压突变和操作过电压引起的电流冲击,平滑电源电压中包含的尖峰脉冲或平滑桥式整流电路换相时产生的电压缺陷。输出电抗器的主要作用是补偿长线分布电容,提高输出高频阻抗,减少高频漏电流,延长变频器到电机的电缆距离。是否选用电抗器,用户可根据自身情况决定。但是,建议选配输入/输出电抗器。

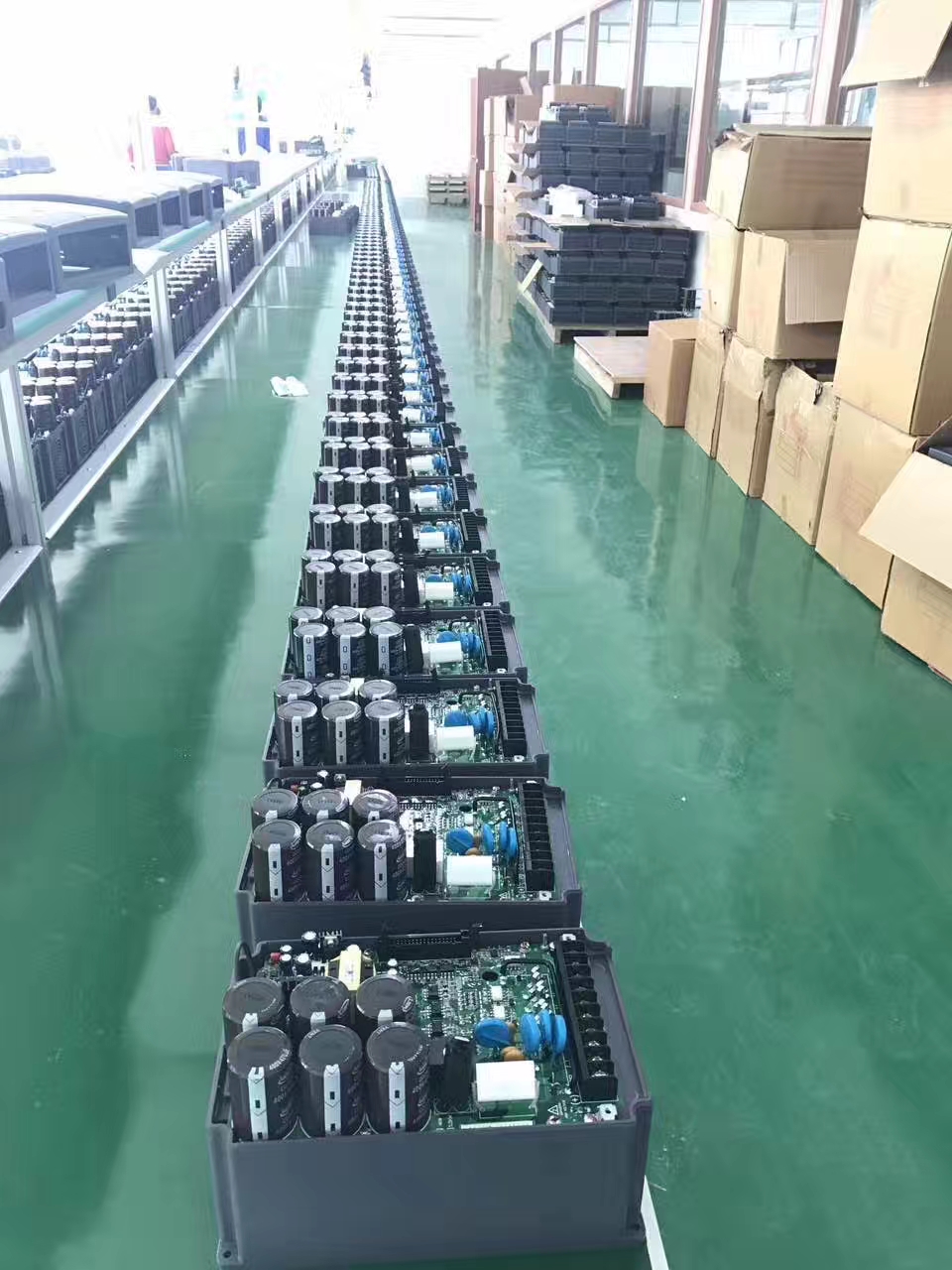

变频器组装

 4.测量用电流互感器位置选择

       通常,对于功率不小于30kW电机的控制回路,要求安装电流表。目前,测量用电流互感器普遍有2种安装方式:一为安装于进线开关侧,即变频器前侧,其优点是显示较稳定,且测量值为工频电流,缺点为变频器运行时不能显示真实的电机运行电流;二为安装于一次回路输出侧,即变频器后侧,其优点为无论变频运行还是工频运行,均可实时监测此回路电机的运行电流,缺点为变频运行时显示电流为非工频电流,不稳定。根据实际情况,建议将测量用电流互感器安装于变频器后侧,以便于监测电机实际运行电流。
