西门子高压变频器功率单元故障

西门子高压变频器功率单元故障

 变频器故障现象

变频器高压电、控制电均送后,工艺现场控制面板显示变频器未准备就绪,高压变频器报警灯亮,操作柱绿灯亮,开车之后红灯闪一下,紧接着绿灯亮,电机未启动,变频器故障指示灯亮,报“C2 Link”、“C2 ControlPower”、“Input Protection Fault”等故障,初步判断变频器调制板 MB 存在问题。更换完 MB 板后,故障仍为C2 Link,初步判断为 C2 单元内部短路。

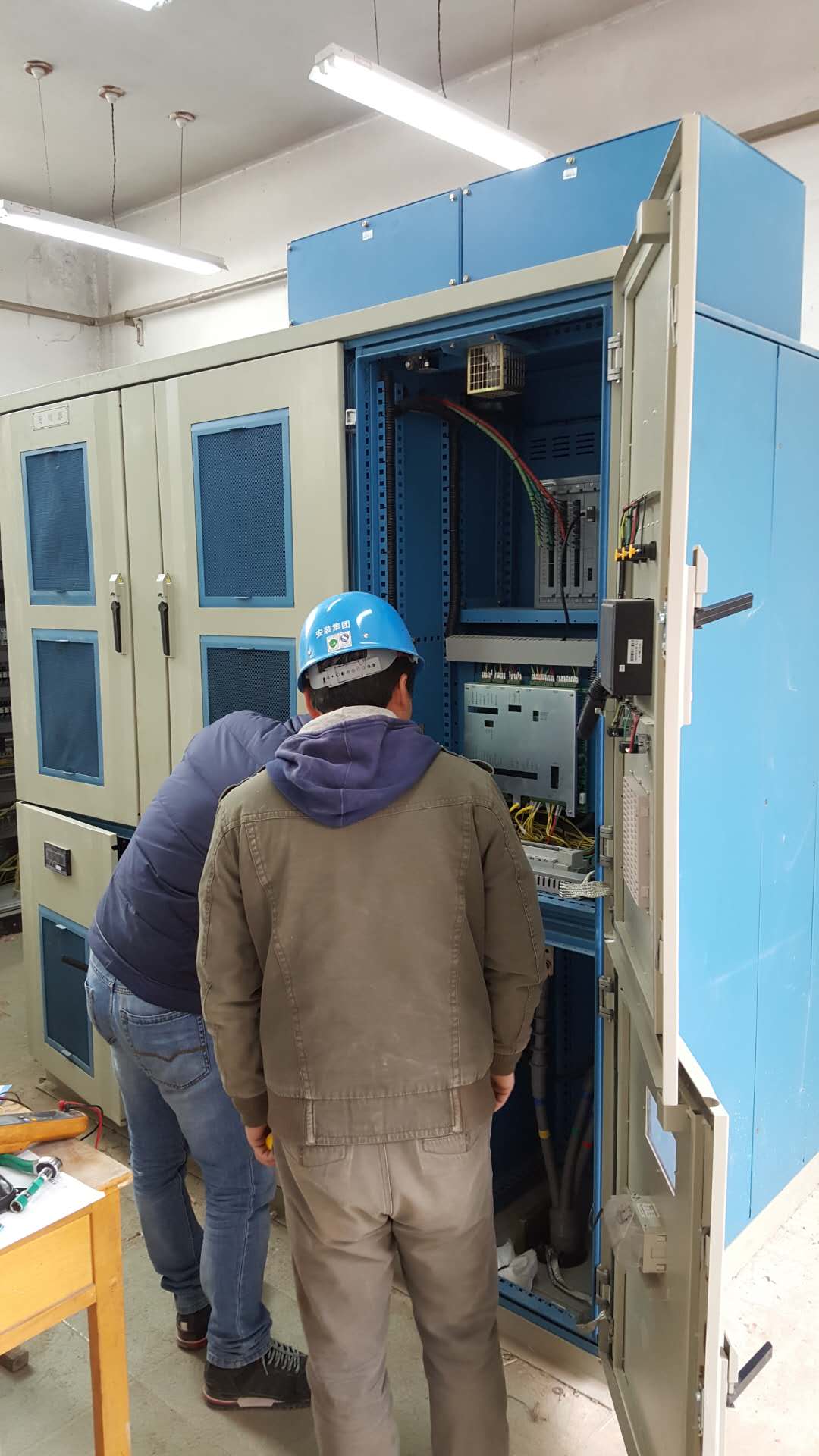

西门子高压变频器功率单元故障

 故障分析及过程处理

技术人员将 C2 单元拆下,打开 C2 单元盖板,发现整流桥母排处存在放电痕迹,整流二极管表面存在明显的放电焦化痕迹。检查单元熔丝,发现 C2 单元两个输入熔丝均已熔断。然后,用三相自耦调压器对 C2 单元进行充电测试,输入电压为 100VAC 时,单元直流母排电压为143VDC。将 C2 单元装入变频器,并对变频器进行三相调压器升压实验,将三相调压器接入主变压器二次侧 C2 绕组,将 C3 单元熔丝移至 C2 单元,电压升至 430VAC,除C3 单元之外的所有单元的单元控制板电源灯均点亮。为了进一步确认故障状态,给变频器送高压电,送高压以后变频器出现“C2 Link”及“C3 link”,断开高压以后检查,发现 C2 单元熔丝熔断,从而判断 C2 单元内部绝缘已经损坏。将 C2 单元更换二极管和绝缘纸后装入变频器内,并更换熔断熔丝,送高压电后变频器投运正常。
