高压软起动器说明书

索维电气自主生产高压软起动器，高压固态软起动器装置，需要了解公司产品的可下载高压软起动器说明书进行选型。

         三相异步电动机在直接起动时会产生很大的起动电流，随负载和电动机配置的不同，起动电流一般能达到额定运行电流的 5～9 倍，有些甚至达到十余倍。如此大的起动电流给电网造成很大的冲击，引发供电母线电压跌落，影响同一母线上其它用电设备的正常工作。为了解决供电电源峰值的增加，导致额外的输配电投资。另外起动大电流产生的较高峰值转矩，不但会对电动机产生冲击，而且也会影响所拖动的负载，增加了机械磨损，影响设备的使用寿命。采用软起动装置起停电机，可以控制并降低起动与停车时的电机电流，避免以上的不良影响。
         本高压固态软起动装置，将高性能计算机控制、数字信号处理、高压功率可控硅串联、高频开关电源、人机界面、数字网络通讯、电机综合保护等多项技术用于高压电动机的起停控制当中，采用电流限幅或电压斜坡的工作方式，控制电动机的输入电压，从而限制和降低电机起动电流，不仅可使电机平缓稳定起停、保护电机安全可靠运行，而且还可以实现远程监控与操作。 以固态高压大功率组件作为电流调节和执行部件，没有机械传动机构和液体材料，也没有电磁转换器件。与其它传统起动装置相比，本装置具有体积小、发热量低、响应时间快、智能化程度高、显示操作方便、可靠性高、保护功能多样、起动一致性好、维护量小等优点。高压电机固态软起动装置采用多个晶闸管串接于三相交流电压和三相电动机之间，采用高性能 MCU 等控制电路，通过传输同时调节多个独立的反并联晶闸管阀组件的延时导通电角度、来改变三相交流电动机的输入电压，达到了限流起动或电压按一定斜率变化起动的目的。当起动完成后，三相旁路接触器自动吸合，电动机投入电网运行。高压软起动装置系统图。

高压电机固态软起动装置具有以下的特点：

● 标准系列高压软起动器内部集成了三相可控硅阀组、高压软起动器说明书真空旁路接触器、高压电压互感器、高压电流互感器等部件，必须与配有真空断路器的开关柜配合使用；

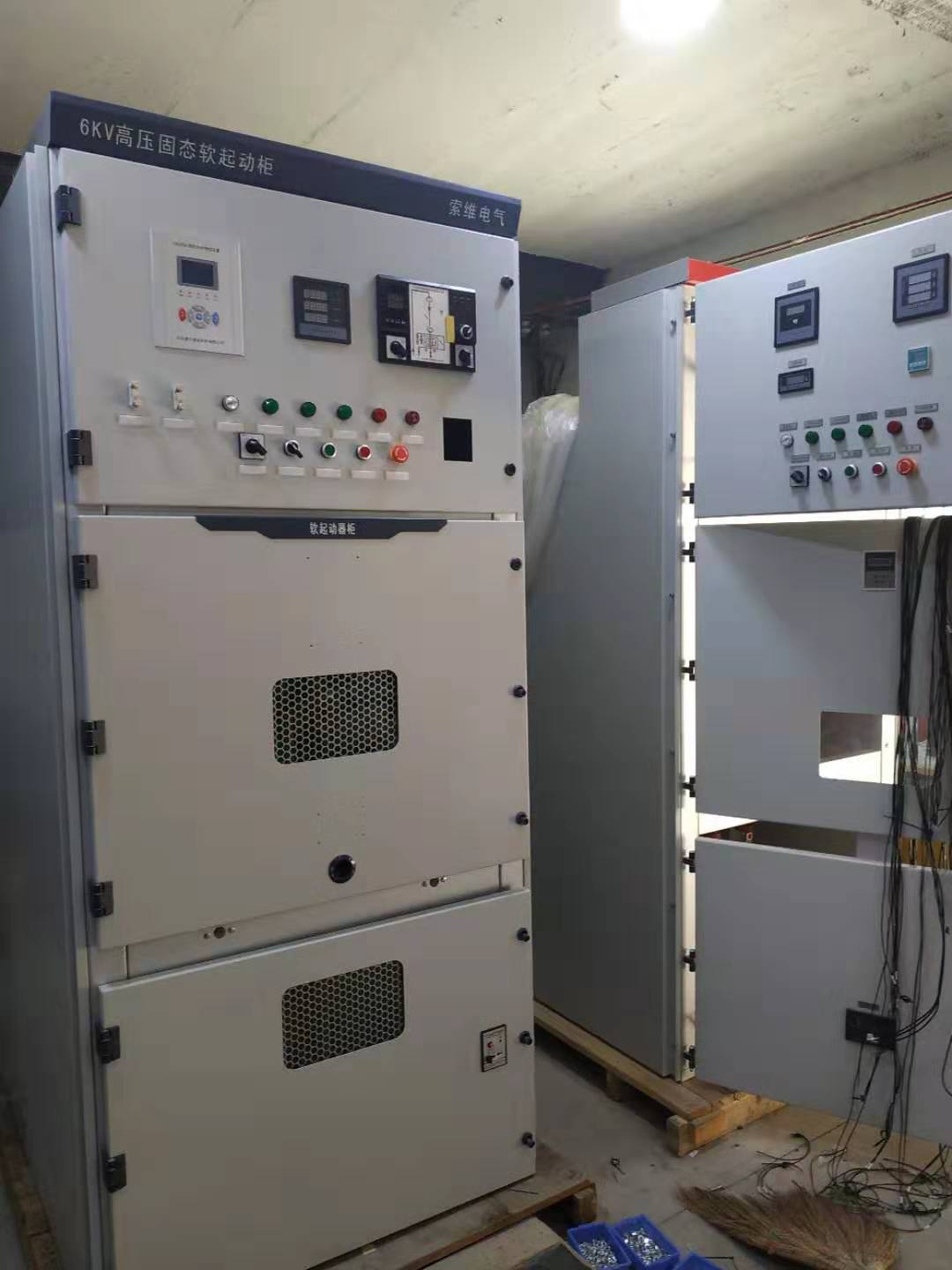

● 柜体采用仿 KYN28 柜体结构,采用敷铝锌板材料,经多重折弯工艺制作而成,外观美观大方,安全性高,可方便的同现场标准开关柜实现并柜；

1：高压软起动装置系统图

● 主回路采用三相可控硅阀组件结构，模块化安装方式，具备多KMMPTQF高压软起动柜外配 高压开关柜高压固态软起动器 陕西索维电气有限公司重过电压吸收、保护技术；

● 可控硅采用静、动态均压方式，高脉冲电流触发和后备触发相结合，保证设备运行的安全性和可靠性；

● 控制系统采用高性能微控制芯片，高压软起动器说明书使装置的控制实时高效、可靠性高稳定性好；

● 测量功能：平均电流、A\B\C 三相电流、进线电源电压，相序测量；

● 保护功能：雷击过电压保护，晶闸管静态、动态均压，缺相、过压、欠压、起动过流、运行过流、起动过载、运行过载、欠载、电流不平衡、起动超时、外部输入故障检测等，保护动作时间可设置；

● 多种起动停车方式：电流限流+斜坡起动、限流起动、点动、突跳+电压斜坡起动等，自由停车和 软停车方式可供选择；

● 显示功能：中文大屏幕液晶显示系统，操作简便，更具人性化；

● 通讯功能：完全电气隔离 RS485 通讯，MODBUS RTU 协议，可采用上位机进行集中控制；

● 具备外控起动、停车、复位输入和故障、旁路、可编程输出，具有 4-20mA 模拟量输出。

 设备功能

          高压软起动装置具有多种起动/停车和故障保护功能，通过键盘对参数的设置，可以满足不同现场和工况的负载要求，实现全面、精确的控制和保护精度。各种起停、故障保护如下：起动/停机功能·限流起动 ·电压斜坡起动 ·电压斜坡+限流起动 ·电压斜坡+突跳起动 ·点动·软停车 ·自由停车控制功能·键盘控制 ·本地控制 ·机旁控制 ·远程控制保护功能·缺相保护 ·过压保护 ·欠压保护 ·堵转保护 ·起动过载·运行过载 ·起动过流 ·运行过流 ·电流不平衡 ·起动超时·欠载保护 ·雷击过电压

外围接口·输入输出数字量接口 ·模拟量输出接口 ·RS485 通讯接口

设备组成及工作原理

        高压固态软起动装置主要由高压可控硅组件串联成的开关臂、高压真空接触器、信号采集电路、主控板、隔离驱动电路、人机交互界面、隔离辅助电源等部分组成。其基本工作原理是实时精确检测交流电压的过零点，然后依据过零点时刻，延迟触发可控硅，通过控制交流电的导通角，控制施 加在电机绕组上的电压， 从而控制流过电机的电流。通过各种参数的设置、工作模式选择可产生用户需要的起动过程电压、电流波形，达到软起动效果。软起动完成后，主控板发出合旁路接触器指令。
需要了解更多关于索维电气高压软起动器资料，可以下载高压软起动器说明书进行详细了解。
