10KV/660KW电机高压固态软启动柜

索维10KV/660KW电机高压固态软启动产品介绍

索维高压固态软启动柜优势

1. 开始起动的初始电压可根据需要设定,最低至10的电源电压。可大大降低电机的起动电流,降低了对电网容量的要求,节省有关设备投资。降低电机本身和传动机械的冲击应力,可延长电机和传动机械设备的使用寿命。

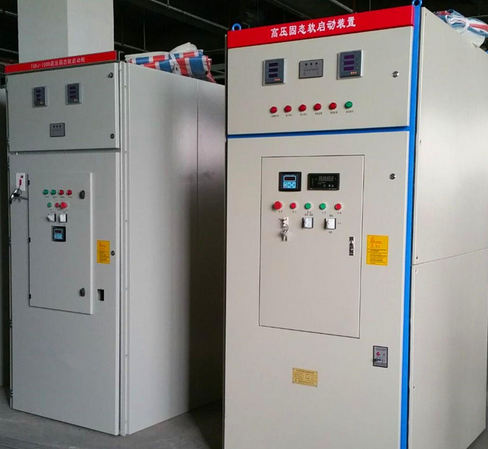

高压固态软起动柜

2. 起动的初始电压、时间和停止减速时间可根据负载的要求进行设置,以充分满足各种设备的起动,运行的工艺要求。

3. 采用多种起动模式(降压起动和恒流起动)的控制方式以满足各种设备的控制需求。

4. 十分完善的电机运行保护功能,可以确保设备的安全运行,保护功能有;输入电源相序错误、输入电源缺相、电机单相运行、电机三相电流不平衡、电机过载运行保护,输出电缆和高压电动机对地漏电闭锁保护等。

5. 产品在工作中显示电机的三相工作电流,并显示累计电机运行时间,且不受停电影响,便于了解设备的运行累计时间,便于进行定期保养和维护。

6. 各项运行参数的显示均为中文显示,设置参数非常直观简便。

7. 具有RS485通讯接口,通过双绞线与上一级的监控计算机通讯。



10KV/660KW电机用高压固态软启动柜结构:高压固态软起动柜采用模块化设计,这样对检修和维护都很方便,软起装置与配有真空断路器的高压进线柜配套使用,结构采用优质冷轧钢板覆铝锌板,采用金属防电磁干扰屏蔽设计,减少外部环境对装置内部的污染和干扰,高、低压独立绝缘布局合理确保安全,该装置主要由可控硅组件单元、控制和保护单元、人机显示单元组成:

1、10KV高压固态软启动柜可控硅组件单元:

主功率单元主要由高压真空接触器和SCR可控硅阀组构成,其中高压真空接触器分进线接触器和旁路接触器,接触器的电压和大小根据电机电流和电压合理选用;进线柜接触器提供高压电源进线,可在有故障时迅速断开电源保护电机,旁路接触器用作起动完毕后其闭合完成起动,SCR可控硅阀组由可控硅串并联和RC吸收网络组成功;为了达到所有使用电网的峰值电压要求,可控硅组中每相是用多个SCR(具体数量根据用户不同电压等级来决定)串并联安装成一组,三组构成本相,允许各相模块可以便捷地单独进行维修和更换,RC吸收网络负责提供瞬间电压保护电器,以减少dv/dt冲击电压,防止SCR模块损坏。

 2、高压固态软启动柜控制和保护单元:

       控制和保护单元采用先进的数字触发系统将低压控制通过光纤连接到高压、高、低压光电绝缘隔离保证安全,通过控制可控硅的导通和关闭以实现对交流三相电源进行斩波,改变输出电压幅值,从而完成对电机的起动和停车的理想化控制,该单元分为三个部份,包括主要由微处理器组成的主控模块,由光纤接口,触发等回路组成的触发模块,由电流检测和电压主检测电路,温度检测电路等组成采样模块。
主控模块:由微处理器核心部件组成,采集电压,电流等信号,根据设定程序和检测反馈信号完成控制和保护,显示功能。
触发模块:此模块安装于可控硅SCR阀组上端,包括光纤隔离接口,触发电源板、触发驱动板组成,接收主控模块的控制命令,信号通过光纤传输脉冲信号合理地触发每组可控硅,保证电压改变平稳。

高压固态软起动柜厂家

采样模块:由电流检测和电压检测电路,温度检测电路等组成,通过高压电流互感器,电压采样板等检测各路信号反馈给主控模块进行分析。

3、660kw高压固态软启动柜人机显示单元:

主要由触摸液晶显示屏组成。可以方便地接收主控模块信号,实现用户的参数设置,选择起动方式,显示设备的运行状态,实时起动曲线等,使人机交互更具人性化。
索维专业生产高压固态软起动柜,10KV660KW高压软起动柜。
