高压变频器维修原理结构和功能介绍

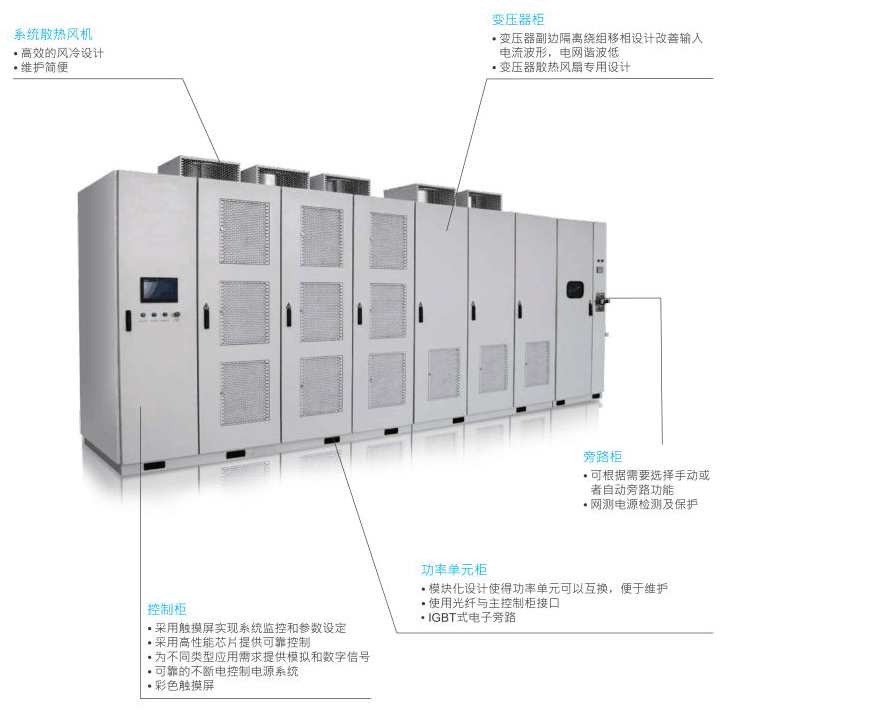

高压变频器由系统散热风机、变压器柜、控制柜、功率单元柜、旁路柜组成，索维电气提供高压变频器维修以及高压软启动器维修运营服务。减少客户使用及维护烦恼。

A.高压变频器工作原理：

采用多脉冲移相整流技术，有效地降低了电源侧电流谐波含量，符合IEEE 519-1992标准，采用单元串联多电平技术，无需输出滤波器，输出电压波形近似正弦波，满足远距离恶劣场合情况下的电机驱动先进的控制功能增强了装置对恶劣电网的适应性；

B.高压变频器主要应用领域：

冶金：煤气风机、 除尘风机、高炉鼓风机、除磷泵、锅炉给水泵等；

火力发电及供热：引风机、送风机、一次风机、增压风机、凝结水泵、给水泵、循环水泵等；

矿业：通风机、皮带机、进料泵、排水泵等；

石油化工：注水泵、压缩机、油泵等；

造纸：打浆机、真空泵等

水泥：高温风机、生料磨风机、窑头排风机、窑尾排风机、除尘风机、生料磨风机等

制药：清洗泵、发酵管搅拌机等

市政工程：供水泵、污水泵、热网泵等

C.使用高压变频器可以带来哪些好处：

1、改善生产过程工艺和质量控制；

2、嵌入式的PID控制器提高对流量, 压力等变化参数的精确控制；

3、失电跨越和飞车启动保证在短暂失电情况下的持续运行；

4、友好的客户接口便于系统集成；

5、系统效率高达98%以上（不含移相变压器）， 降低系统运行成本；

6、优化风机和水泵的运行确保了极高的能源节约，缩短投资回报期；

7、使用集成变压器, 采用三进三出的安装方式， 实现最小化的工程量；

8、减小机械应力，消除管道水锤效应，降低维护成本；

9、多电平电压输出，电流控制启动，减少对电机的冲击；

D.高压变频器具有哪些保护功能

过流保护

过载保护

变压器过温报警/超温保护

变频器过热保护

欠压，过压保护

电机过载保护（外接）

散热风机异常报警

网侧的电源保护

柜门电磁锁保护

滤网堵塞告警

输出短路保护

输入/输出缺相保护

通讯故障保护

输出接地保护

 E.控制和监控功能

频率命令（Hz）

运行频率（Hz）

输入/输出功率， 电流，电压

累计运行时间

变频器状态

系统旁路开关和用户断路器状态

可设定的输入/输出模拟量

故障报警

故障诊断功能

飞车启动，失电跨越功能

彩色触摸屏

F.一般高压变频器技术特点：

1、高压变频器采用“单元串联多电平”的拓扑结构，具有输入输出谐波小，输出波形好；

2、“高-高”直接输入输出方式，直接高压输出，不需升压变压器；

3、控制采用无速度传感器矢量控制，控制系统采用32位浮点运算DSP芯片，运算速度更快；

4、变频器功率单元和主控系统通讯采用光纤连接，具有很高的通信速率和抗干扰能力，安全性好；

5、瞬时停电再起功能，在35%的电压下降情况下变频器能继续运行而不跳闸；

6、独有的快速功率单元旁路技术，功率单元出现故障时仍可以继续运行而不跳机；

7、变频装置对输出电缆长度无任何要求，电机不会受到共模电压和dv/dt的影响。

索维电提供高压变频器维修和高压软启动器维修服务，为客户提供服务方案，真正及时响应客户诉求。保证维修速度和维修质量。对维修好的高压软启动器和高压变频器实行半年质保，终身维护。
