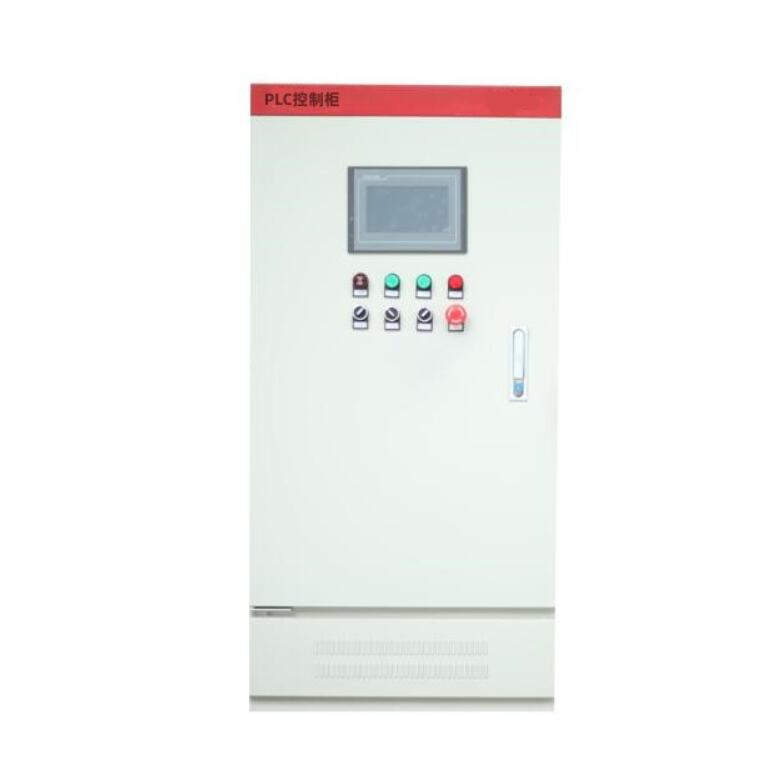

雨水泵房PLC控制系统


雨水泵房PLC控制系统中控室操作台操作说明
1.    操作台从左侧依次为视频监控计算机、操作站、工程师站、操作站。
2.    在中控室配电箱打开主电源、打开UPS电源,电脑开机。在电脑弹出输入密码框时,首先给工程师站输入密码,等待开机然后正常进入系统后再输入操作站的系统密码。系统密码都为123456789,系统密码不可修改,系统IP地址不可修改。
3.    操作站和工程师站均可操作设备,工程师站为主站,如果工程师站系统出现问题,其他操作站也会无法连接系统。操作站出现问题则不影响系统的正常运行。
4.    当系统处于自动状态下,操作台不影响PLC控制,操作台处于关闭状态下也不影响PLC的自动控制。

雨水泵房PLC控制系统


雨水泵房PLC控制系统画面操作说明
1:总览画面
1.1.画面上侧是用户的登陆、注销、退出系统。当前模式的显示,当前模式的转换在PLC控制柜的触摸屏设置。自动模式下,PLC根据液位自动开泵,关泵。手动模式下只能手动在中控台操作。
1.2.画面的下侧按钮用于转换操作界面。
1.3.总览画面只用于显示状态,不能操作。画面左侧用于显示雨水泵房和污水泵房液位状态,红色圆点是超声波探头安装位置。雨水房分别安装有4对液位差超声波探测器和1台液位超声波探测器。污水泵房分别安装有2对液位差超声波探测器和1台液位超声波探测器。液位值在探头旁边有显示。画面右侧分别显示雨水泵房和污水泵房泵的状态。状态有手自动模式、运行状态、故障状态。当显示为手动模式时,只能在水泵配电柜操作,中控操操作台无法操作,当显示自动模式时,中控操作台方可操作。手自动模式的转换在水泵配电柜的转换开关操作。泵的运行状态为灰色时,说明泵是停止状态,当指示灯变为绿色时,说明泵是运行状态。泵的故障状态为灰色时,说明泵是正常状态,没有故障,当指示灯变为绿色时,说明泵当前处于故障状态,请立即检查。


2.雨水泵房PLC控制系统画面
2..1.画面含有启闭机的状态显示和操作按钮、格栅的状态显示和操作按钮、皮带输送机的状态显示和操作按钮、液位差的显示、液位显示、雨水泵状态显示和操作按钮。
3.污水泵房画面
3..1.画面含有启闭机的状态显示和操作按钮、格栅的状态显示和操作按钮、皮带输送机的状态显示和操作按钮、除臭设备的状态显示和操作按钮、液位差的显示、液位显示、污水泵状态显示和操作按钮。
4.历史曲线画面
4..1.历史曲线画面用于显示液位和液位差的曲线图,画面左侧为实时曲线图,用于显示当前液位和液位差的曲线图,右侧为历史曲线图,用户可以查看以前的历史曲线。历史曲线分别以不同颜色显示,用户可以自行调节。
5.报警记录画面
5.1报警记录画面用于显示报警信息。
6.设置画面
6.1.设置画面左侧为污水泵自动设置,右侧为雨水自动设置画面,污水停止液位最低不能低于1.5M。雨水停止液位最低不能低于2M。输入液位值时点击输入液位值框,输入数值,然后按键盘确定键完成数值输入。
