一、系统概况
某乳业公司水处理系统由90吨水处理与35吨水处理组成。系统主要由原水箱、两台过滤器、三组反渗透、一级水箱、纯水箱、潜水泵、洁净锅炉水箱等构成。控制系统为两部分。第一部分为90吨控制系统，主要由原水增压泵恒压变频柜及90吨主控柜组成；第二部分为35吨控制系统，主要由两组纯水恒压变频柜及35吨主控柜组成；
每台主控柜均由西门子S7 SMART 200、触摸屏、流量电导仪表等组成；两台PLC之间通过PROFINET通讯实现数据交换。PLC与流量计、变频器通过MODBUS RTU方式通讯实现数据采集及控制。
原水增压泵恒压变频控制柜为一拖二工作方式。由变频器实现恒压闭环控制，水泵上下行切换，压力设置，压力检测运算等由PLC完成。
纯水恒压变频控制柜1为一拖三工作方式。纯水恒压变频控制柜2为一拖二工作方式。由变频器实现恒压闭环控制，水泵上下行切换，压力设置，压力检测运算等由PLC完成。
二、手动操作方式：
1、原水增压泵恒压变频控制柜手动：

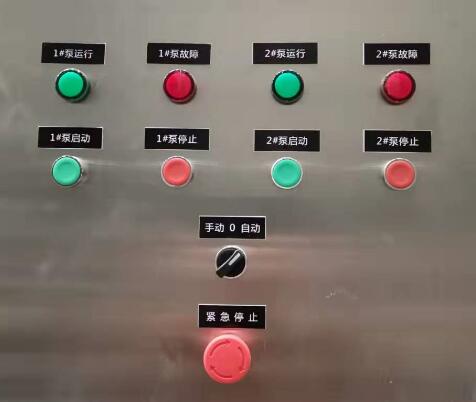

图一 原水增压泵控制柜面板操作
控制柜面板上设有“手动 0 自动”旋钮。旋钮选择在中间位置“0”时，水泵不能进行操作，旋钮选择在左侧“手动”时，可进行两台原水增压泵的手动工频操作。如启动1#水泵，按下“1#泵启动”，则1#水泵运行，运行绿色指示灯“1#泵运行”亮；停止1#水泵，按下“1#泵停止”即可。
2、多介质过滤器阀门触摸屏手动操作：

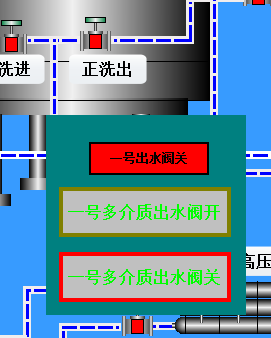

图二 多介质过滤器阀门手动操作画面
要在触摸屏手动操作阀门，在触摸屏上点击该阀门文字则弹出该阀门手动操作画面，如上图为一号出水阀，点击“---阀开”，则该阀手动打开，点击“---阀关”，则该阀手动关闭。
3、反渗透进水、浓水电动阀操作同过滤器阀门。
4、高压泵手动操作：
在90吨主控柜内，两组高压泵为45KW，采用变频启动，为此我们在主控柜内设计了三位旋钮，如下图：

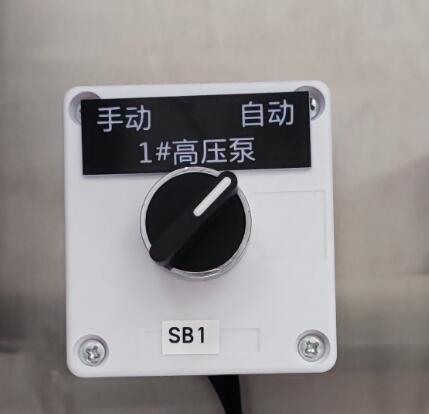

图三
高压泵旋钮“手动 0 自动”选择左侧“手动”，则高压泵手动变频启动，最大频率在变频器面板上按“↑”“↓”直接改变即可。
5、高压泵触摸屏手动操作：

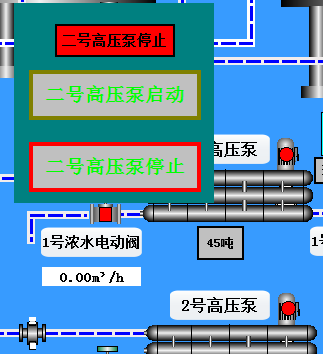

图四 高压泵触摸屏手动操作画面
要在触摸屏手动操作高压泵，在触摸屏上点击高压泵文字则弹出该高压泵手动操作画面，如上图为二号高压泵，按下“二号高压泵启动”，则二号高压泵启动，按下“二号高压泵停止”，则二号高压泵停止。两台高压泵操作方式相同。
6、清洗泵、计量泵、原水增压泵触摸屏手动操作：

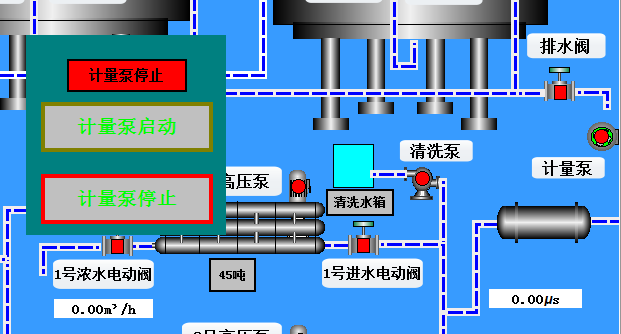

图五 泵类触摸屏手动操作画面
要在触摸屏手动操作泵类，在触摸屏上点击泵类文字则弹出该泵手动操作画面，如上图为计量泵，按下“计量泵启动”，则计量泵启动，按下“计量泵停止”，则计量泵停止。泵类操作方式相同（反洗泵除外）。
6、反洗泵触摸屏手动操作：

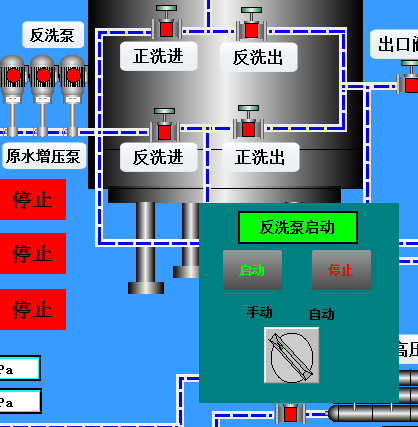

图六 反洗触摸屏手动操作画面
要在触摸屏手动操作反洗泵，在触摸屏上点击反洗泵文字则弹出反洗泵手动操作画面，如上图，将“手动 0 自动”旋钮选择到左侧“手动”位置，按下“反洗泵启动”，则反洗泵启动，按下“反洗泵停止”，则反洗泵停止。自动运行时将“手动 0 自动”旋钮选择到右侧“自动”位置。
三、自动操作方式：
1、原水增压泵恒压变频控制柜自动：
参看图七，“手动 0 自动”旋钮选择在右侧“自动”位置，则原水增压泵为自动工作方式。

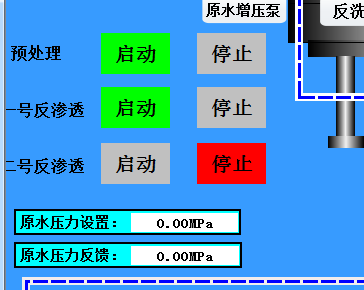

图七 原水增压泵压力设置
原水增压泵出口压力设置在90吨主控柜触摸屏首页画面中设置。单位为MPa，下面为压力反馈。
2、过滤器、反渗透自动及触摸屏相关操作：
a、触摸屏登录画面：

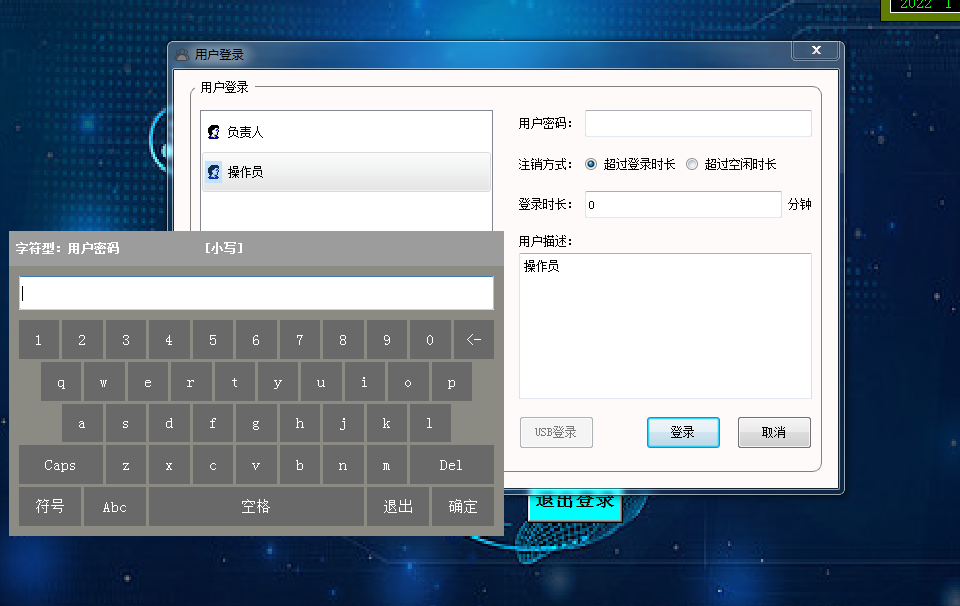

图九 登录画面
如果要修改参数及进行操作，要登录。按要求输入用户名及密码即可。如只需浏览画面不需登录。
未登录进行相关设置参数，操作时，系统会弹出无权限提示。
b、预处理（原水增压泵、过滤器）自动操作：
图十 预处理自动操作
操作人员确认原水增压泵压力设置正确，确认过滤器运行参数设置正确，确认机械相关管道手动阀门开启无误，确认原水增压泵开关选择为自动，确认其他相关断路器合上后，可按下上图中预处理的“启动”，按钮颜色变为绿色，则原水增压泵、预处理自动启动。
c、反渗透自动操作：
图十一 反渗透自动操作
如图十一，一、二号反渗透可任意选择自动运行，按下图中反渗透“启动”按钮，按钮颜色变为绿色，反渗透系统自动运行。
d、电导仪表画面：

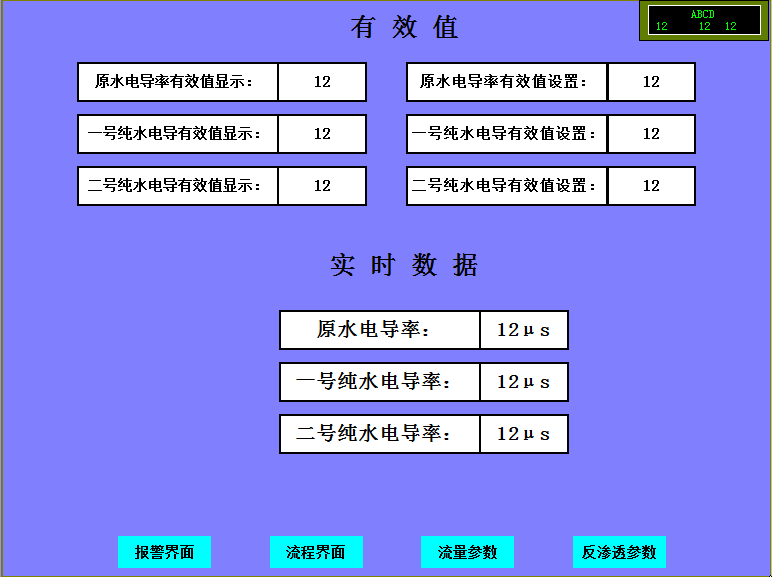

图十二 电导仪表画面
触摸屏主画面下部按下“电导仪表画面”，切换到电导仪表画面，该画面可以显示电导实时数据，也可以手动设置电导有效值（非专业人员勿操作）。
e、流量仪表画面：

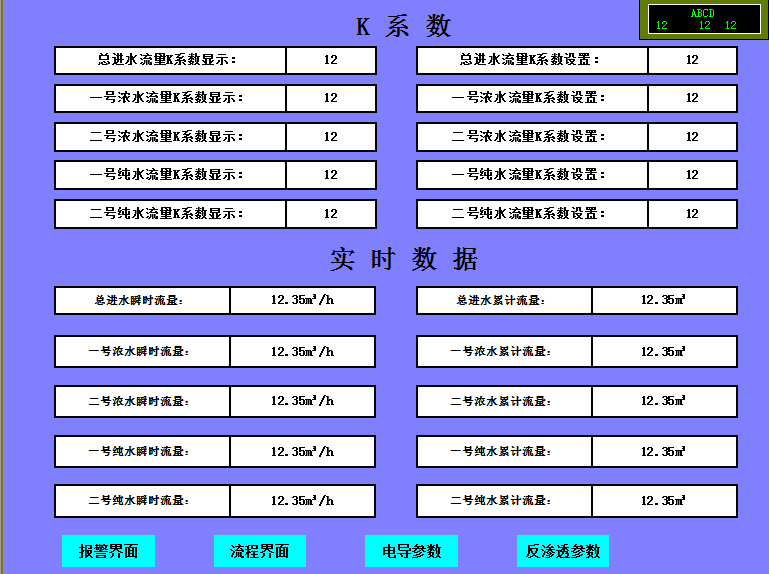

图十三 流量仪表画面
触摸屏主画面下部按下“流量仪表画面”，切换到流量仪表画面，该画面可以显示流量实时数据，包括瞬时流量和累计流量，也可以手动设置流量表K系数（非专业勿操作）。
e、过滤器、反渗透参数设置画面：

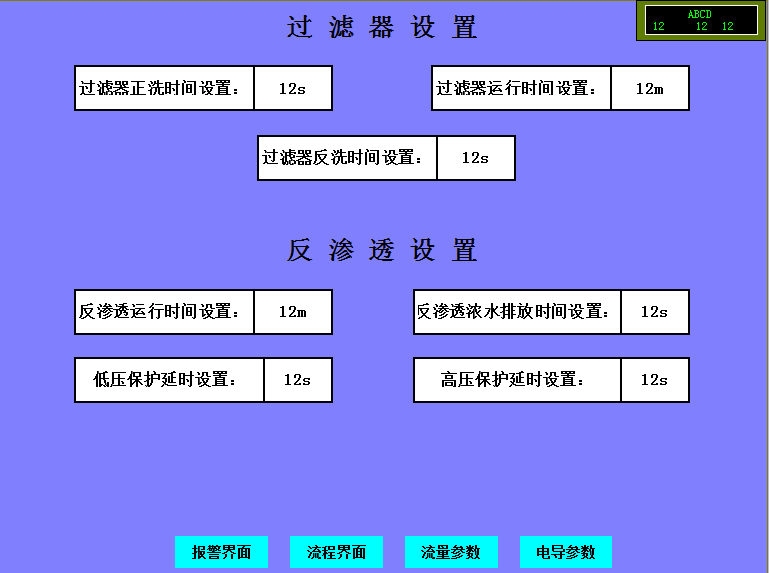

图十四 过滤器、反渗透参数设置画面
触摸屏主画面下部按下“过滤器、反渗透参数设置画面”，切换到过滤器、反渗透参数设置画面，该画面可修改运行参数（非专业人员勿修改参数）。
f、报警画面：

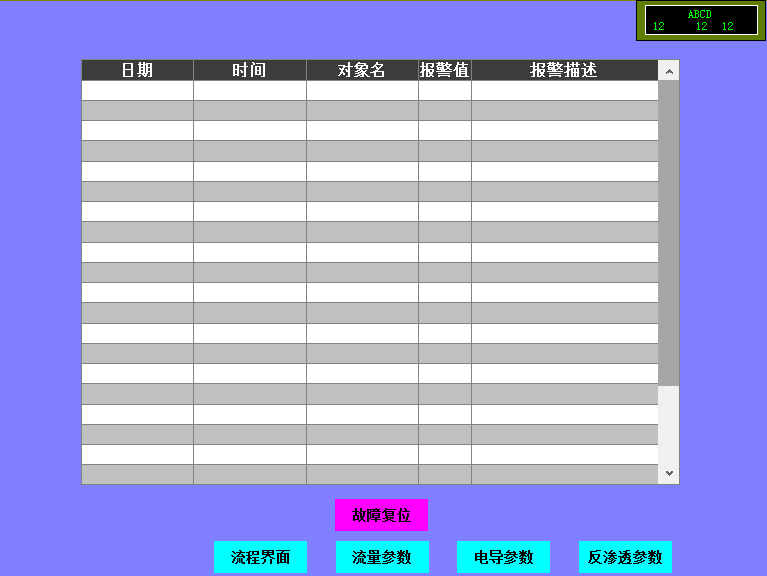

图十五 报警画面
该画面可以查看系统报警信息，包括报警时间、报警内容等。“故障复位”按钮可以消除故障报警。
g、运行主画面：

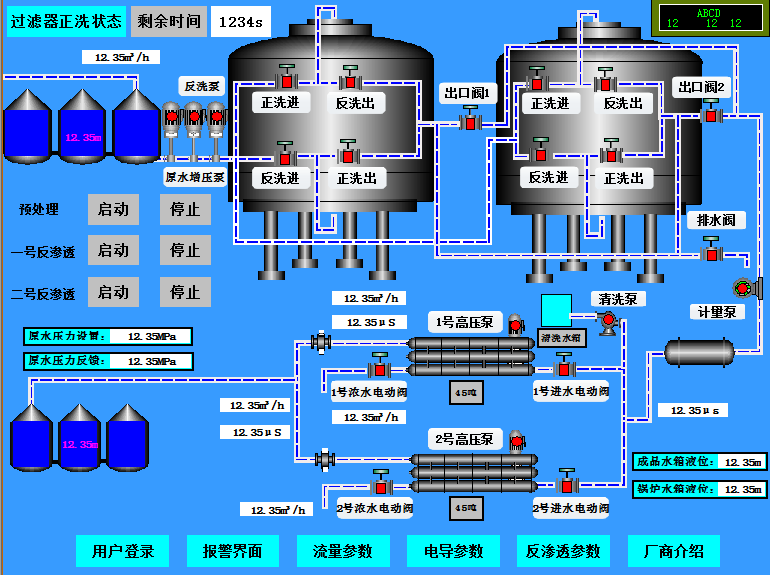

图十六 主画面
开机自动进入主画面，西安水处理自动化系统案例主画面中可以看到整个系统流程，管道连有流动属性，系统运行时会显示各个设备运行状态、液位流量电导等运行参数、过滤器状态及运行剩余时间，可以在底部通过按钮实现画面切换。
四、注意事项：
1、本控制系统中，设计有备用断路器，用户外接用电器不能超出断路器容量许可；
2、PLC控制柜内的插座为技术人员调试、临时使用，不可用于其他超出负荷用电器；
3、触摸屏为易损件，勿用其他利器（诸如螺丝刀）操作，以免划伤；
4、本控制系统中，变频器为控制系统关键设备，非专业人员勿进行相关参数调整及操作；
5、操作人员参数设置不能互相矛盾，如液位上限不能小于液位下限，压力设置不能超出系统允许压力极限。
