海水淡化能量回收设备控制及监控系统

海水淡化能量回收设备控制及监控系统

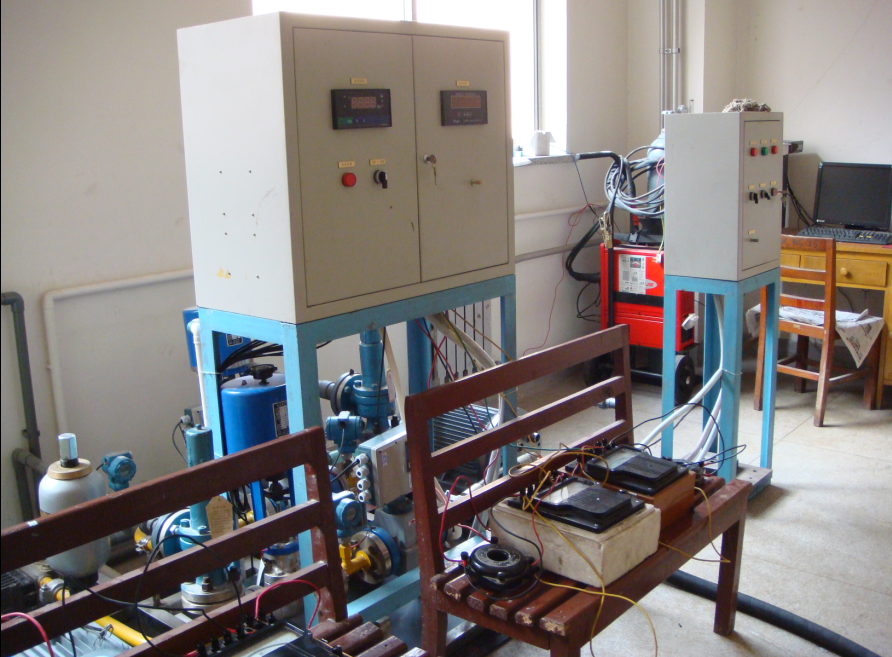

一、试验台控制说明：
1、变频器控制及监控：分别对高压泵和能量回收机的电机进行转速控制。
2、V1 和V2电动调节阀：闭合程度由压力控制。
3、压力检测
ps1（左侧上压力、泵侧入口）压力测量名称：原水进口压力
ps2（左侧下压力、马达侧出口）            浓液排口压力
ps3（右侧下压力、马达侧进口）            浓液进口压力
ps4（右侧上压力、泵侧出口）              原水排口压力
4、流量测量
FS1（右侧上流量、泵侧出口流量）    测量名称：原水出口流量
FS2（右侧下流量、马达侧入口流量）            浓液进口流量
增加一个流量测点：
FS3（左侧上流量、泵侧入口流量）    测量名称：原水进口流量

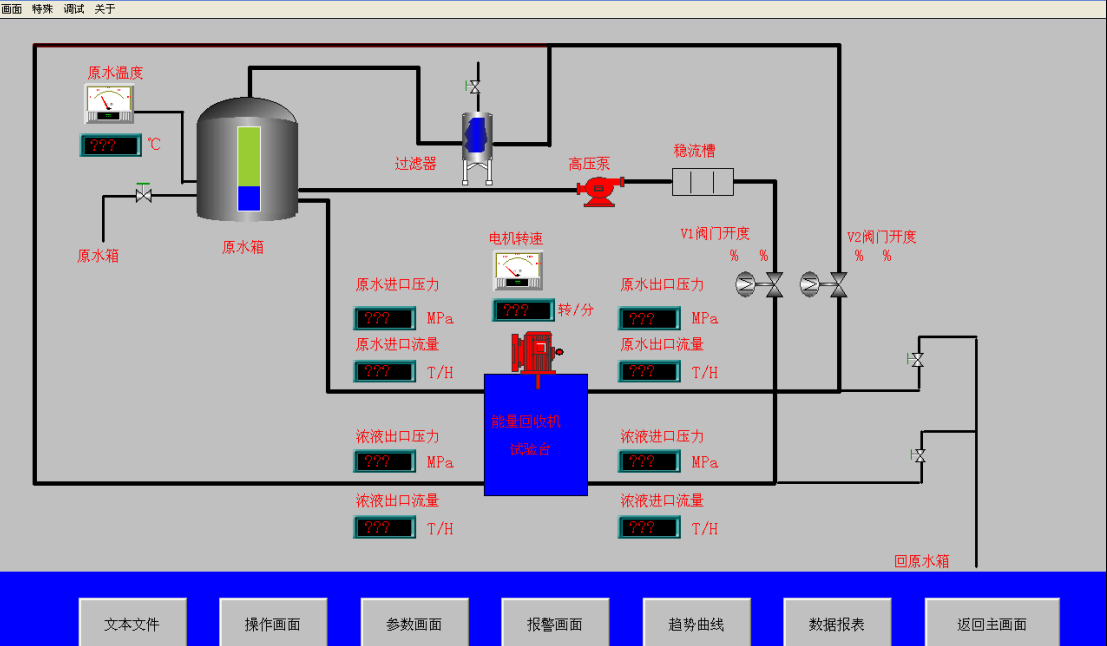

二、上位机：
记录显示 四个点的压力、流量情况
特别：显示泵侧出口以及马达侧的压力，流量-时间脉动情况
上位机能够根据能量回收机的原水出口流量控制高压泵的浓液进口流量。（比例一定）
上位机还能够显示：
能量回收机转速和电机功耗。
泵侧的流量效率：  原水出口流量/原水进口流量
马达侧的流量效率：浓液排口流量/浓液进口流量
