ATS48软启动器接线

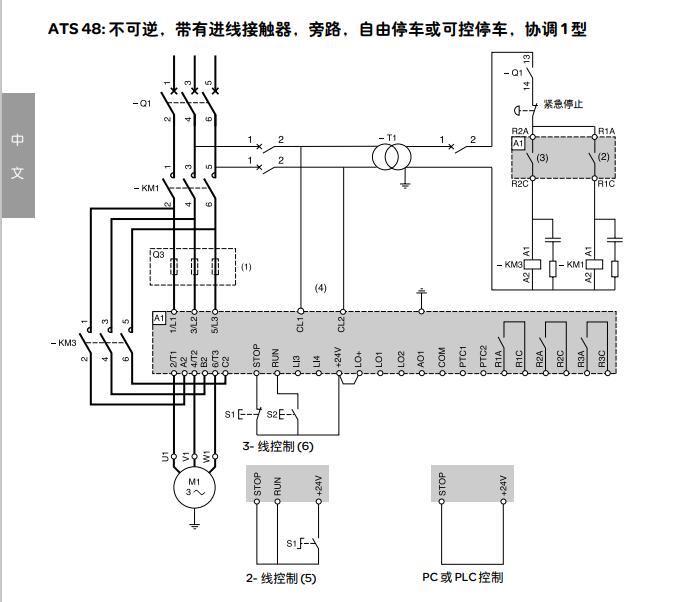

以ATS48软启动器为例，介绍一下ATS48系列接线。该系列软启动器接线端子分动力端子和控制端子两个部分。
首先我们介绍一下动力端子部分。其电源经线端子位于软启动器的顶部，端子标号为1/L1，3/L2,5/L3。电机接线端子位于软启动器的下部，其端子标号为2/T1,4/T2,6/T3。旁路接触器接线端子A2，B2、C2同样位于软启动器的下部。注意，在出厂时，旁路接触器接线端子被灰色塑料片挡住，使用时需提前将该塑料片取掉。
下面再介绍一下控制段子部分。控制端子位于软启动器下部的绿色端子块上，端子CL1和CL2为软启动器的工作电源。型号结尾为Q的ATS48转起动器，CL1和CL2之间的电压为AC220V至415V，型号结尾为Y的ATS48转启动器，CL1和CL2之间的电压为交流110至230V。
旁边是继电器R1、2、3，其中R1继电器可以在IO菜单下设置成端子STOP、RUN，LI3，LI4，STOP和RUN为软启动器的停机和启动信号。LI3、LI4可以在IO菜单下设置相应功能，如。上电复位或激活节点等。+24V端子为软启动器提供的24V电源端子，LO+、L1、L2为可编程逻辑输出端子。LO1、LO2可以在IO菜单下设置成相应的功能，其电源由LO+提供。可编程模拟量输出端子AO1，可以在IO菜单下设置成零到二十毫安或者四到二十毫安电流信号。COM端子为控制端子的公共端。端子 PTC1、PTC2，可以外接电机内部的PTC传感器探头。RS485MODOBUS通讯的R G A45端子。可以通过通讯来控制软启动器的启停，或者读取软启动器内部的信息。以上就是ATS48软启动器的端子介绍。
