功率模块是使用功率电力半导体器件进行全波整流、滤波、逆变的高压变频器部件，是组成高压变频器主回路的关键部分。每一个功率模块都等同于1台交-直-交电压型单相低压变频器。那么你知道高压变频器功率单元个数吗？

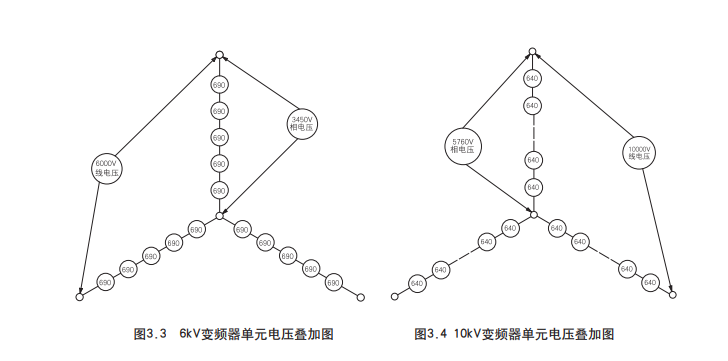

对于工作电压为6千伏的通用型高压变频器，其功率模块个数为15或18个;十千伏产品的功率模块个数为24或27个。功率模块经串联叠波升压后，三相电源输出Y接，中性点经电阻器接地，获得驱动电机需要的可变频式三相电源高压电源，如图下图所示。
移相变压器为干式变压器，选用强制风冷散热器﹔原边为Y接法，与入线高压直接相互连接﹔副边电机绕线为延边三角形接法，副边电机绕线间有一定的相位角。副边电机绕线为功率模块提供电源，电机绕线间相位角由功率模块个数及变频器电压等级而定。
这下大概明白不同电压等级的高压变频器所需要的功率单元数量了吧。
