软启动柜怎么接线

          要安装软启动,不知道怎么接线怎么办,看这里。
          软启动柜安装所需要的主要元件有断路器、软启动器、旁路接触器(在线软启动器无需旁路接触器)、柜体、一次线、二次线,其次还需按钮、指示灯、电压表、电流表、互感器、地排、零排等。

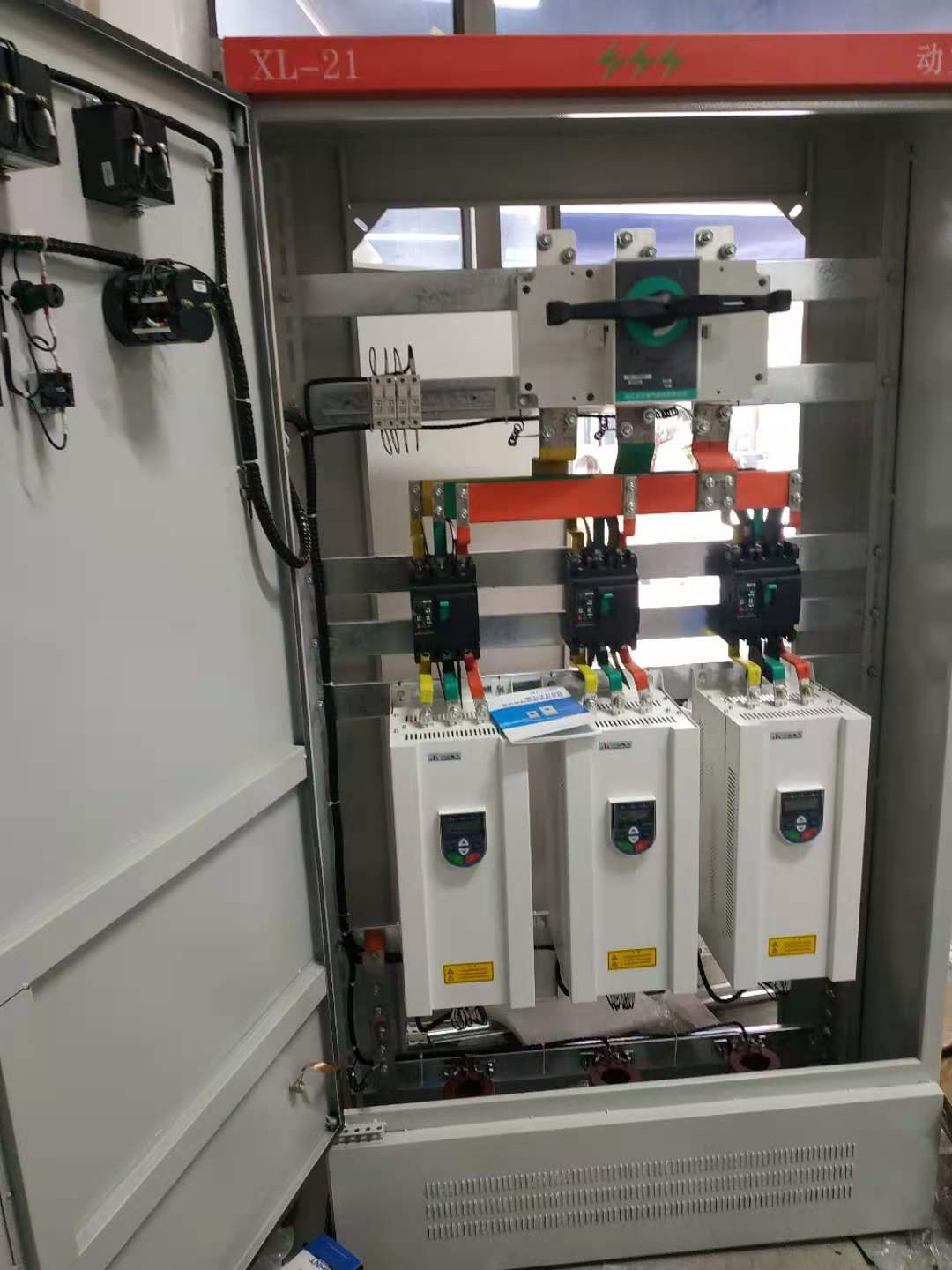

安装前先对元件布局,一般上面是断路器(电源进线),断路器安装要和柜顶留有足够的空间,方便用户一次电源线接入。断路器下面安装软启动器,软启动器应和周围留有足够空间,方便散热,至于留多少空间参考厂家说明书。然后是旁路接触器,旁路接触器和软启动器一般情况并排安装,也可和软启动器背靠背安装。根据空间情况决定侧面并排还是靠背安装。

软启动柜接线
          一次元件布局安装好之后,得用一次线进行连接,连线的电线要满足工作电流,最好选用铜线连接,功率比较大的情况下建议用铜排连接。一次线连接主要包括断路器到软启动器的连接和软启动器和旁边接触器的并排连接。为了用户接电机方便也可将软启动器输出端单独接到柜子下端的接线端子上,用户在使用时只需将电机接到端子上便可。
          下来是二次接线,二次线主要包括门板上按钮指示灯的安装,以及软启动器启动停止控制的接线,还有旁路接触器控制的接线。
