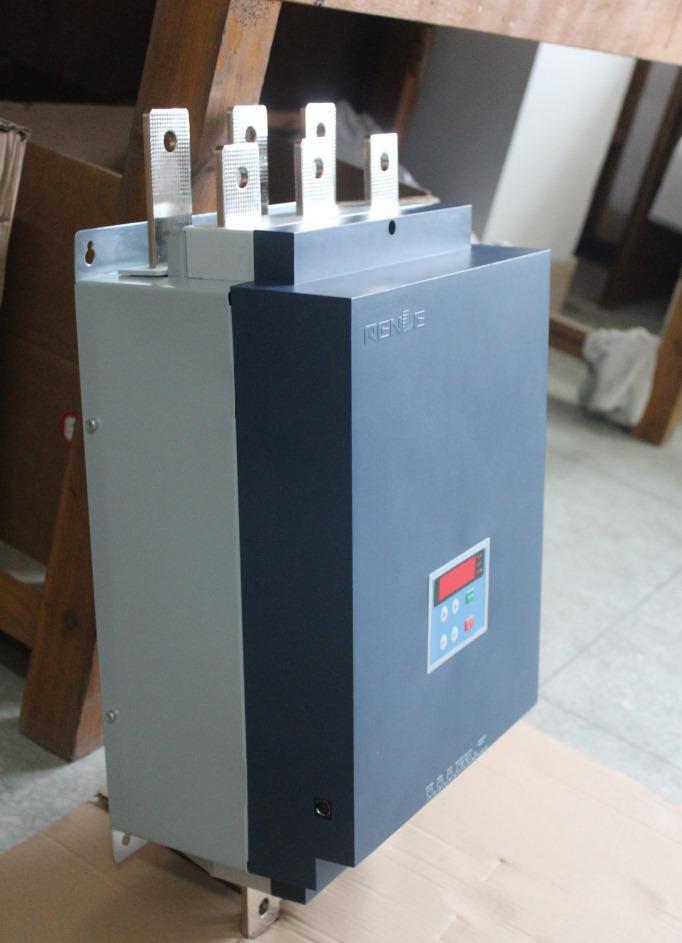

雷诺尔软起动器调试方法

JJR系列雷诺尔软起动器调试方法：
按照使用说明书连接后可进行下述操作:试车
试车的主要目的是提供给用户确认电机转向和电机传动是否正常。
合上进线断路器，正常时显示RENLE。
将控制模式(功能码8）设为1，起始电压、起始时间为出厂值。
根据现场电机负载情况，合理调整软起动器各项参数，使电机转矩达到最佳状态。
按RUN键同时观察电动机转动方向是否符合要求，运转是否正常，如不正常，可按STOP键停机。
如电动机力矩不够，请增加起始电压值或限流值，提高电动机转矩。运行
参考附表一设置参数
按面板RUN键，(外控时用端子信号）起动器开始运行，电动机平稳加速、电流无突变说明参数设置合适。
运行后可按面STOP键（或外控时用端子信号）执行停机。
注:可能会发生以下现象:
按RUN键无任何反映:检查功能码9参数及外控引线是否有误。
对2000起动装置，有些轻载电机无法使用输出缺相保护，请关闭此保护。
用户需显示实际电流值时，请将功能码B设为该起动器的功率值。(限于130KW以下)环境温度低于零下10℃时，需预热30分钟以上。

JJR5000雷诺尔软起动器调试:
通电运行
试车
试车的主要目的是让用户确认电机转向和传动是否正常(1控制电源上电，面板应显
示2秒如右界面
VER-1(1为版本号)
雷诺尔
(2其中文本区显示
RENLE:为第一次上电
RENLE
READY:为复位后的状态
准备状态
(3根据现场电机负载情况,合理调整软起动器各项参数,使电机达到最佳起动力矩。
(4按RUN键同时观察电机转动方向是否符合要求，如有异常可按STP键停车，如电机不转可提高起始电压值，增加起动力矩。

(5)还可用以下方法检查起动器是否正常，正常情况下三个灯泡应该平稳渐亮。

无论是显示最大起动电流还是最大运行电流的状态，在显示约10秒钟后，均自动回到运行电流显示状态。
如需按电流显示，请将代码0B值设为电机额定电流值。
如软起动器拖动功率较小的电机时，请按5.3.15设定调节电流值。环境温度低于零下10℃时，需预热30分钟以上。
当起动时间大于30秒时(如风机等)，请采用重载起动模式。
