西驰LX系列软启动器故障检测与排除

索维电气专业维修西驰高低压软启动变频器,欢迎客户咨询。就客户现场经常遇到西驰软启动器代码不知道什么意思,小编整理了下资料。
西驰软启动器LX系列故障检测与排除
故障代码表
软起动器保护功能动作时,软起动器立即停机,显示屏显示当前故障代码。用户可根据故障代码表进行故障分析处理。

代码  stop---电机无反应

1、检查端子X1/3、X1/5是否短接
2、检查控制电路接线是否正确,控制开关是否正常
3、检查控制电源电压是否过低
4、参数L200设置错误

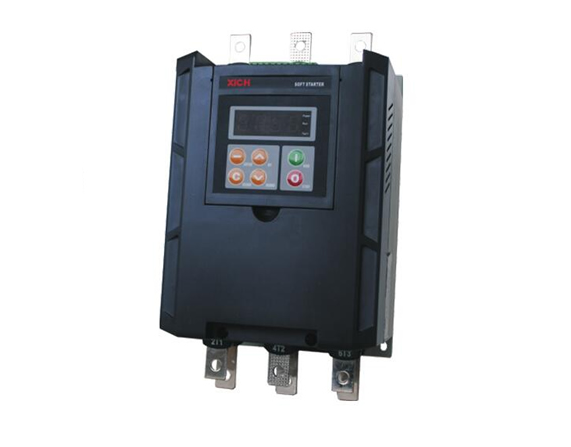

西驰LX系列软启动器故障

无显示

1、检查端子X1/11、X1/12 是否接线
2、检查控制电源是否正常
Er01--电机起动缺相
1.检查三相电源各相电压是否缺相

Er02--可控硅过热

1、检查安装环境是否通风良好且垂直安装
2、检查散热器是否过热或过热保护开关是否断开:
3、起动频次太高,降低起动频次
4、控制电源过低,起动过程电源跌落过大

Er03--起动失败

1.逐一检查各项工作参数设定值,核实设置的参数值与电机实际参数是否匹配
2、起动失败(L109 设定时间内未完成), 检查限流倍数是否设定过小

Er04--软起输入与输出短路

1、检查可控硅是否击穿或损坏

Er04--电机连接线开路(L106设置为1)

1、检查软起输出端与电机接线是否正确且可靠
2、 判断电机内部是否开路
3、检查可控硅是否击穿或损坏
4、检查进线是否缺相

Er05--限流功能失效

1、 参数L100是否设置正确
Er05--电机运行过流|
1、检查软起输出端连接是否短路
2、 负载是否突然加重
3、负载是否波动太大

Er06--电子热过载

1、是否超载运行

Er07--相序错误

1、检查进线相序,L107设置是否正确

Er08--相电流不平衡

1、检查主回路电流或电压是否平衡
2、参数L103设置是否正确

Er10--参数丢失

1、重新上电后报此故障请联系厂家

Er11--接线错误

1、检查接线、L110设置是否正确
