高压变频器旁路装置

旁路装置用于在高压变频调速装置出现重故障而不能正常工作的情况下实现变频到工频运行的切换，有手动旁路装置和自动旁路装置两种方式，可由用户提出具体要求选配，高压变频调速装置标准配置不包括旁路装置。

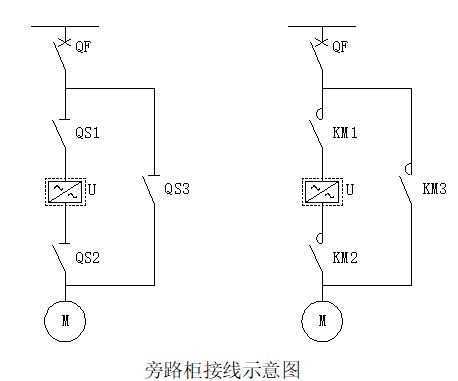

手动旁路装置由高压隔离开关组成，需变频运行时先分QS3，再合QS1与QS2，需工频运行时先分QS1与QS2，再合QS3，变频运行与工频运行切换时必须等电机完全停止后手动操作隔离开关闭合与断开，禁止带电合分隔离开关。

自动旁路装置由高压接触器组成，变频运行时先分KM3，再合KM1与KM2，工频运行时先分KM1与KM2，再合KM3，变频运行与工频运行切换时系统会自动切换高压接触器的闭合与断开。
