富士ST500变频器功率堆栈维修案例分析：功率模块更换与测试恢复

富士ST500系列变频器广泛应用于风机、水泵、压缩机等设备的调速控制，功率堆栈（POWER STACK）是其核心功率部件，集成功率模块、驱动电路与直流母线连接等。长期高负荷运行后，功率模块老化、驱动回路异常会导致变频器报警停机，影响生产运行。本文结合一批富士ST500功率堆栈的维修过程，介绍此类故障的检查与处理要点。

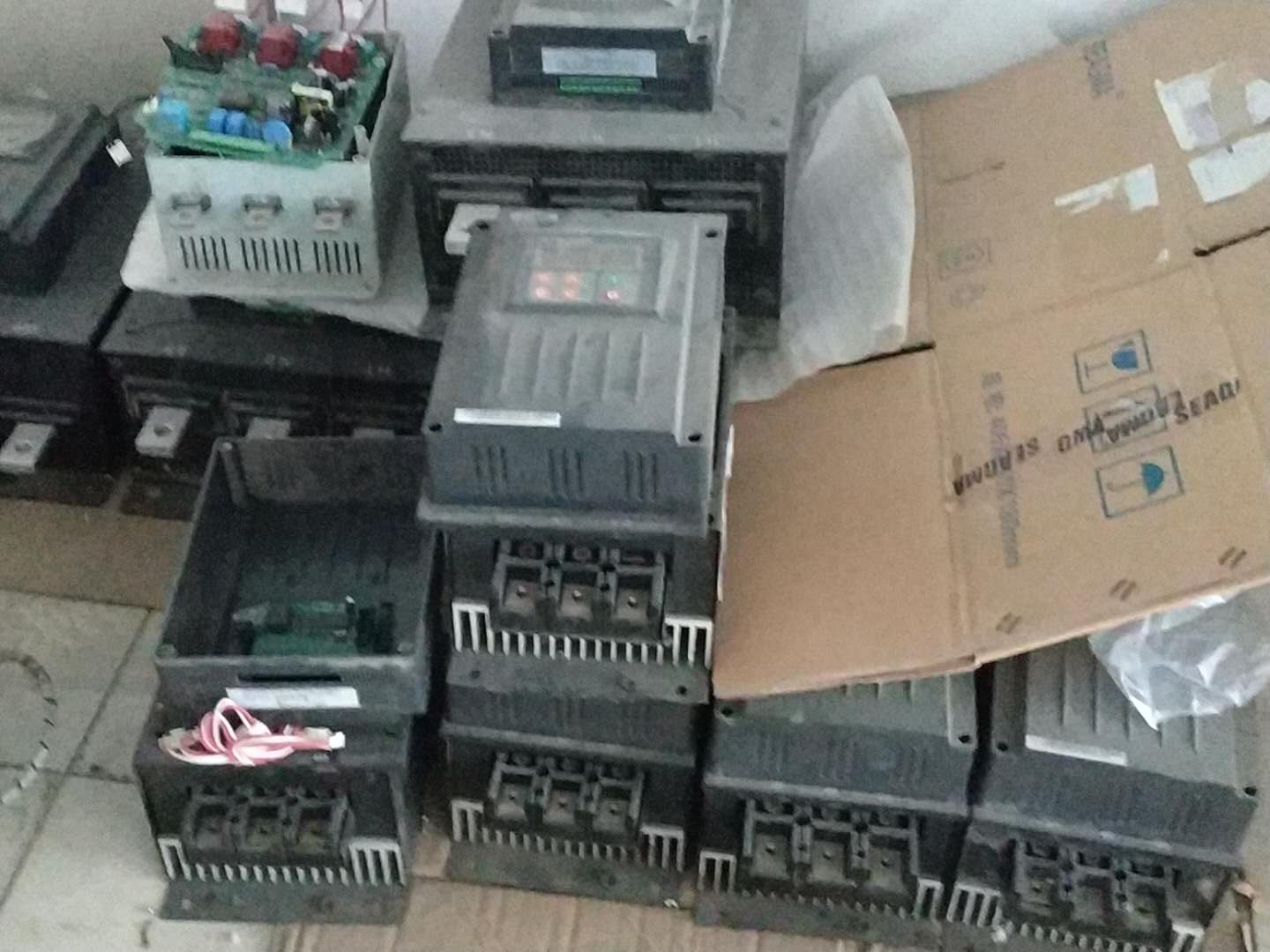

故障情况：客户送来多台ST500系列功率堆栈检修，现场反馈变频器运行中报警停机、输出异常，设备拆下后送修，功率堆栈表面可见长期运行的使用痕迹（如附图）。

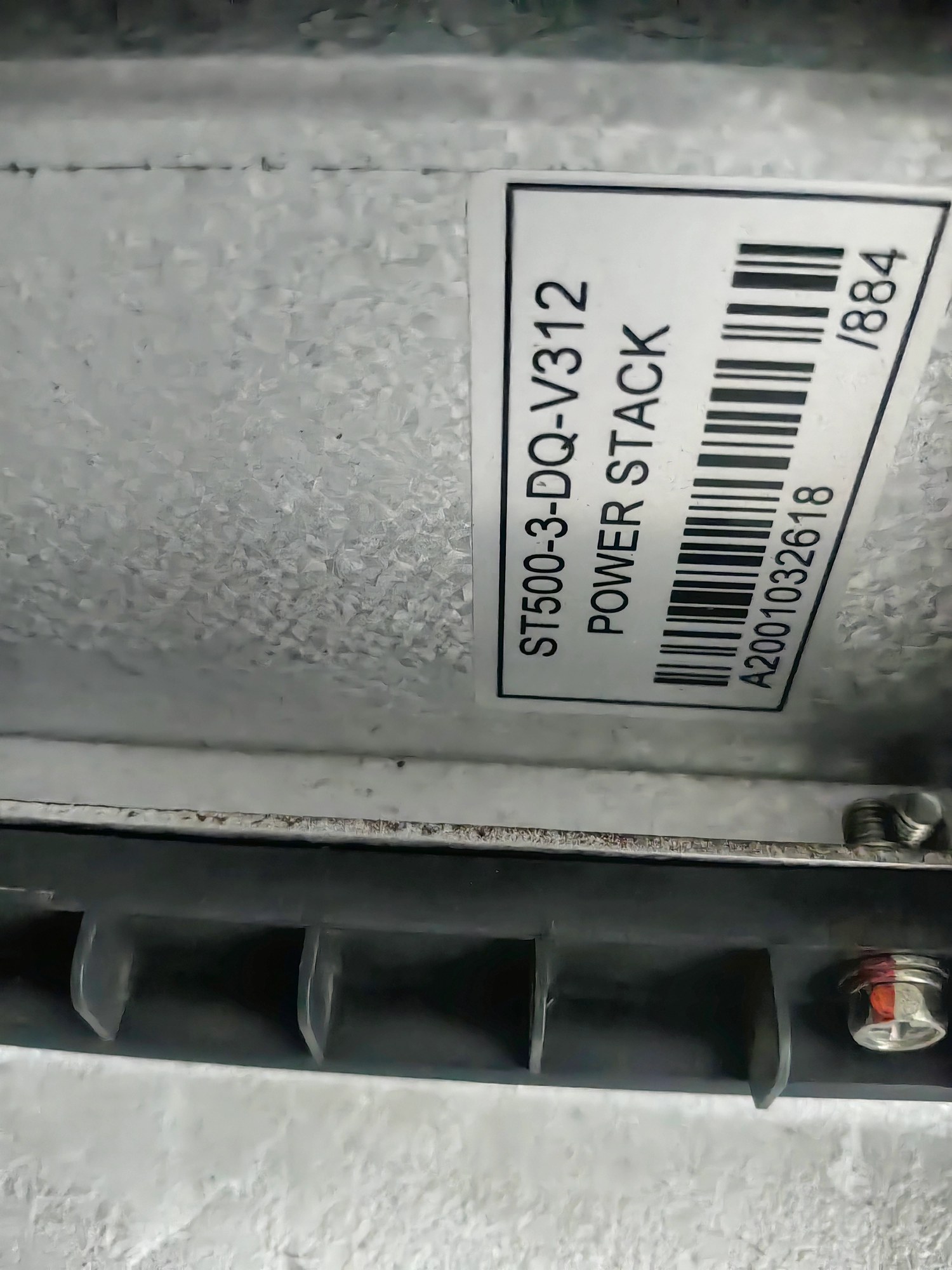

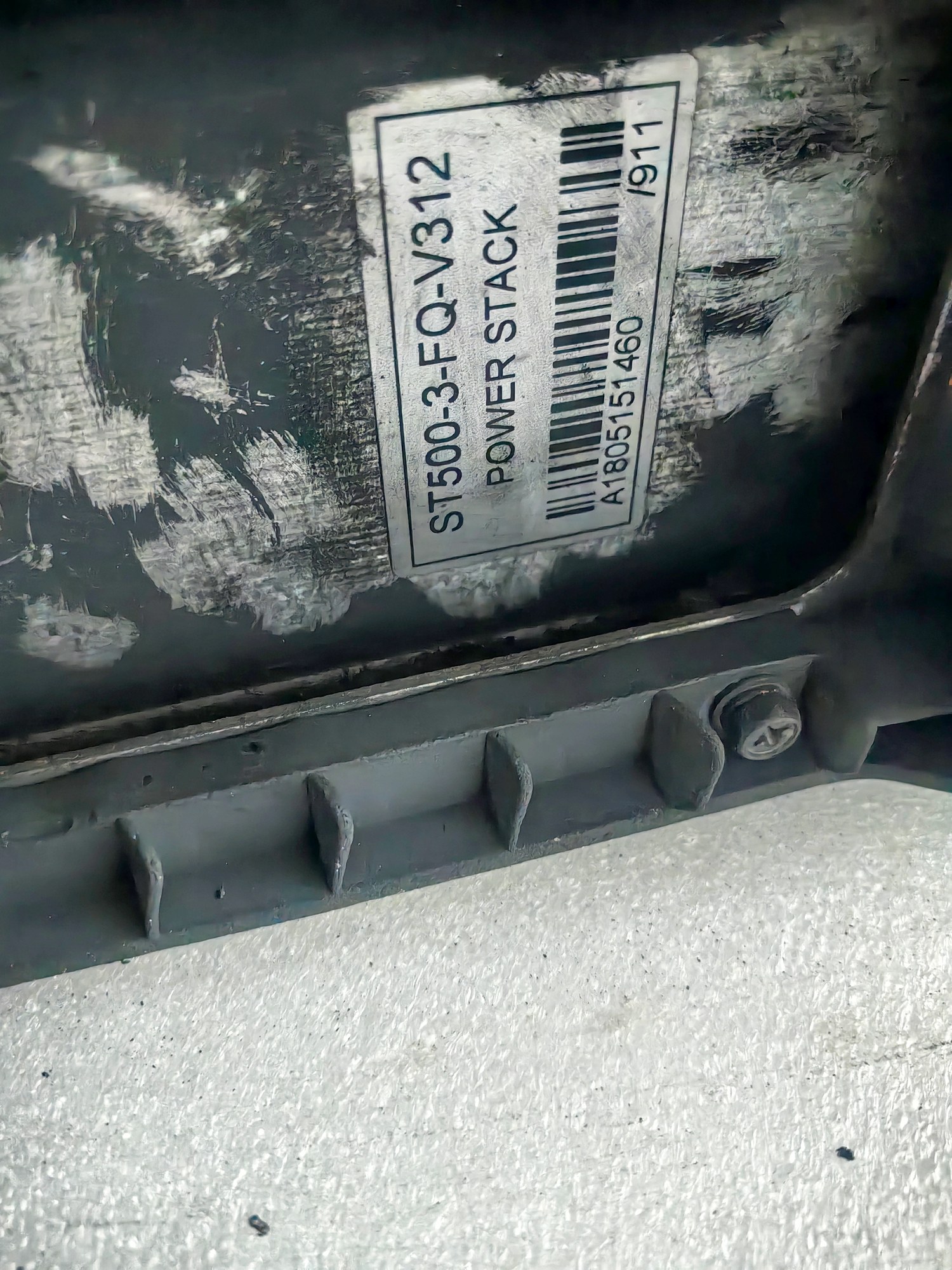

检查鉴定：收到功率堆栈后，先核对铭牌信息确认型号与批次，本次涉及ST500-3-FQ-V312、ST500-3-DQ-V312等规格（如附图铭牌所示），据此匹配原规格功率模块；随后拆检内部，检查功率模块、驱动板状态与直流母线连接，并测量模块导通与绝缘性能。

故障定位：经逐步检测，确认部分功率堆栈内部功率模块性能下降、驱动回路异常，导致变频器报警；同时个别铜排连接部位存在氧化、接触不良情况，影响大电流传导。

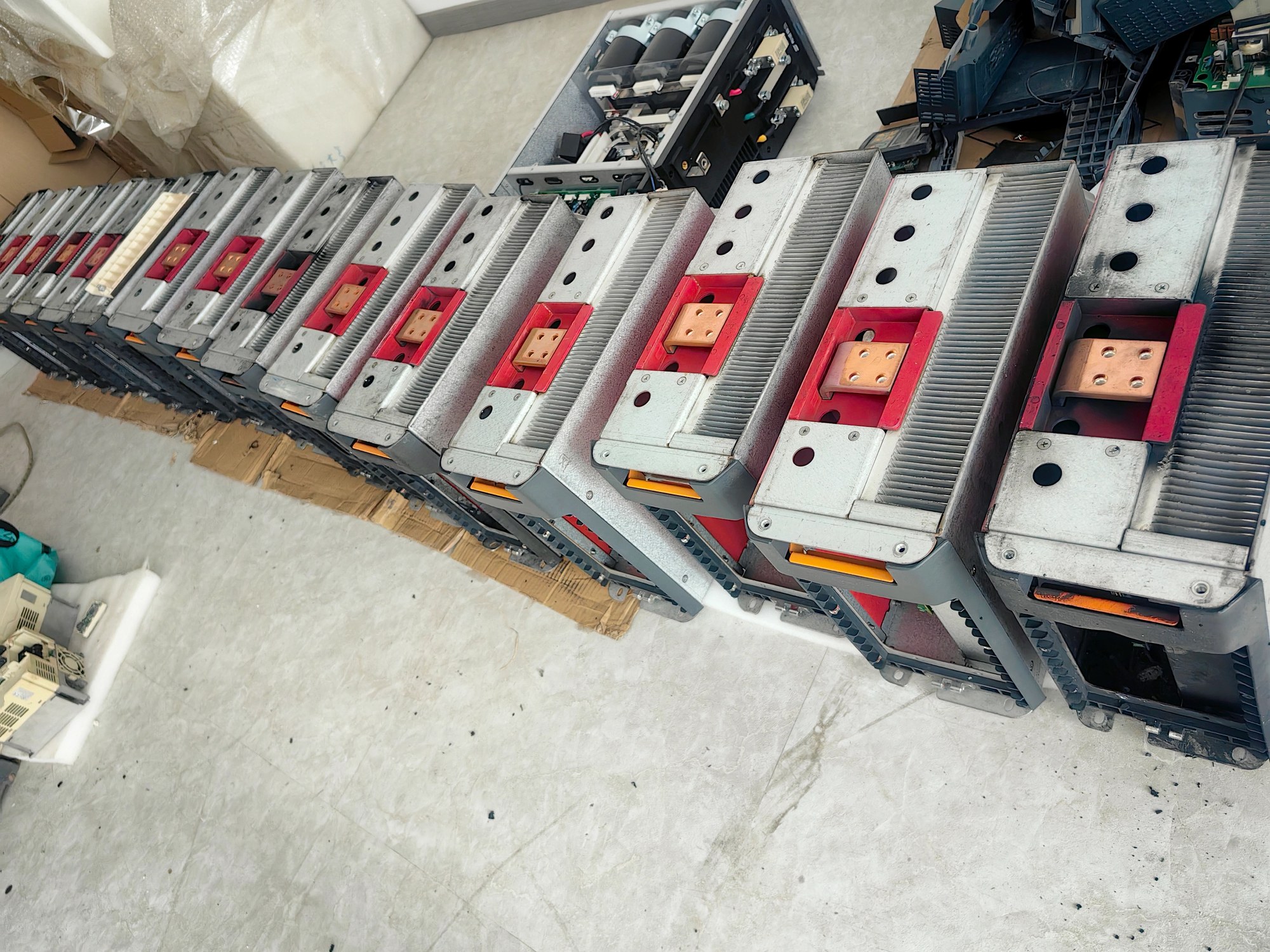

维修处理：更换同规格功率模块，检修驱动板相关回路，清洁并紧固铜排连接；按出厂参数重新装配功率堆栈，复核绝缘与导通性能（如附图）。

测试恢复：使用测试设备对功率堆栈进行空载与带载测试，确认电压电流波形与参数正常后交付客户，装回变频器后设备恢复正常运行，报警消除。

经验建议：变频器功率堆栈故障时，建议优先核对型号与批次、检查功率模块与驱动板，并关注铜排连接状态；日常注意散热环境与定期巡检，可有效降低故障率。索维电气专业从事富士等品牌变频器功率堆栈维修与配件供应，支持现场检修与返厂维修，欢迎来电咨询。
