西驰高压软启动柜维修案例分析：功率单元烧损的排查与处理

高压软启动柜是大型电机启动保护的核心设备，广泛应用于冶金、矿山、水利等重载场合。西驰高压软启动柜凭借稳定的性能在市场上拥有较大保有量，随着运行年限增加，功率单元烧损等故障也时有发生。本文结合一起实际维修案例，梳理高压软启动柜功率单元烧损的排查思路与处理过程，供设备维护人员参考。

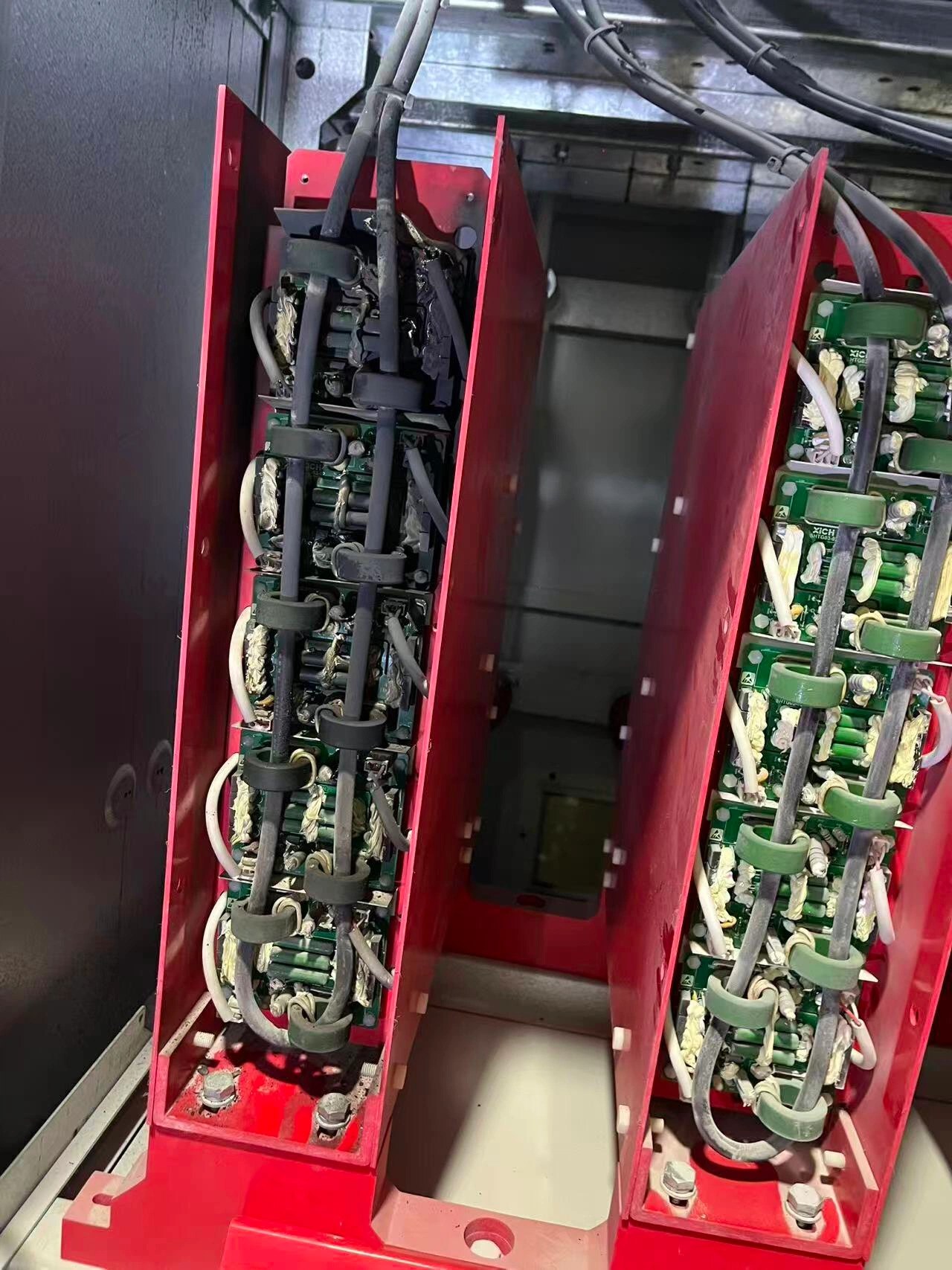

故障现象：某用户现场一台西驰高压软启动柜在运行中出现报警停机，检查发现功率单元模块内部有明显的烧蚀、发黑痕迹，线缆绝缘受损，设备无法正常启动。从现场看，左侧功率单元模组受损较重，邻近模组外观相对完好，初步判断为局部过热或电气击穿所致。

现场排查：维修人员到场后，先对整柜进行了绝缘检测，确认柜体主回路对地绝缘正常，排除了整体绝缘劣化的可能；随后重点检查故障功率单元的触发回路与吸收回路，测量相关元件参数，发现部分触发器件特性漂移，同时冷却风机存在转速下降、风量不足的情况，散热条件明显变差。

原因分析：综合判断，本次功率单元烧损主要与两方面因素有关：一是触发回路元件老化，导通时序偏差导致器件应力增大；二是冷却风机性能下降，散热不足使单元长期在较高温度下运行，加速了元件老化和绝缘损伤。两者叠加，最终导致功率单元局部烧损。

处理方案：一是更换受损的功率单元模块及相关触发器件，确保参数与原装一致；二是更换冷却风机并清洁风道，恢复柜体散热能力；三是全面检查其余功率单元的均压、均流状态，消除隐患。处理后设备空载试运行正常，带载运行稳定，用户顺利恢复生产。

预防建议：高压软启动柜应定期开展维护，重点检查冷却风机、滤网及柜内积尘情况；每年进行一次绝缘检测与功率单元参数测量；发现报警或温升异常及时停机处理。通过规范的周期维护，可有效降低功率单元烧损风险，延长设备使用寿命。
