维修高压变频器要掌握的知识

维修高压变频器要掌握的基础知识做为维修师傅必须得懂。
IGBT 的驱动电路有什么特点?
   答:驱动电路的作用是将微处理器输出的脉冲进行功率放大,以驱动IGBT,保证IGBT的可靠工作。驱动电路起着至关重要的作用,IGBT 驱动电路有以下基本特点:
   (1)提供适当的正向和反向输出电压,使IGBT可靠的开通和关断。
   (2)提供足够大的瞬态功率或瞬时电流,使IGBT能迅速建立栅控电场而导通。
   (3)具有尽可能小的输入输出延迟时间,以提高工作效率。
   (4)具有足够高的输入输出电气隔离性能,使信号电路与栅极驱动电路绝缘。
   (5)具有灵敏的过流保护能力。
频率精度和频率分辨率有什么区别?
   答:频率精度是指变频器输出频率的准确程度,即变频器的实际输出频率与给定频率之间的误差。通常用最高频率(由用户设定)的百分数来表示。例如,频率精度为0.01%,用户设定的最高频率是50 Hz。则输出频率的误差f 为50,精度为0.01%时,误差为0.005 Hz,假设给定频率为40 Hz,则实际输出频率在995-40.005 Hz 之间。
   而频率分辨率则是指频率变化的步长,如0.01 Hz,它与频率控制器的精度有关。如频率控制器的寄存器的字长为10 位,最高频率为50 Hz,则频率分辨率为0.05 Hz,如频率控制器的寄存器的字长为14 位,最高频率为50 Hz,则频率分辨率为0.003 Hz。
什么是差动保护?变频器为什么不采用差动保护?
   答:差动保护是比较被保护设备输入和输出端口电流的大小或相位的继电保护。 所示,流入保护装置的电力差动电流icd=im+in,当被保护设备在正常运行或外部短路以及系统振荡时,由于im忆和in忆大小相等,方向相反,差动电流icd 为零,保护不会误动作;当被保护设备本身发生内部短路时,差动电流将icd 不为零,当icd 值大于某一整定值时,保护将灵敏动作。

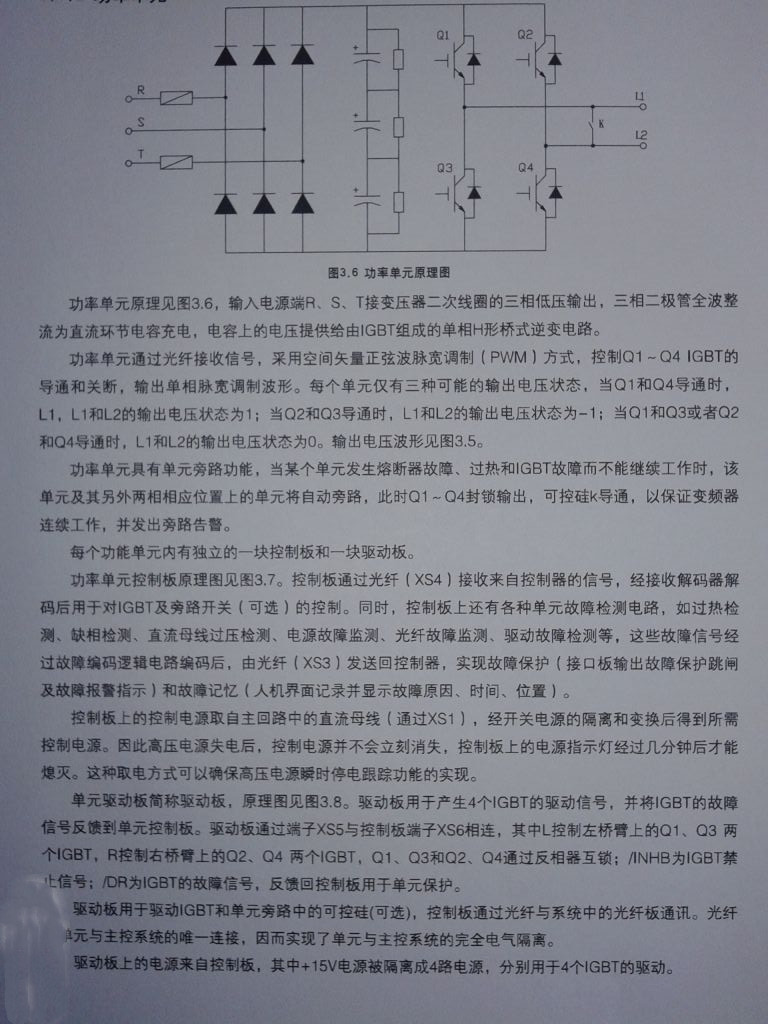

维修高压变频器

   由于变频器中间的直流环节采用电容器,使得变频器在工作的时候其内部含有有源设备,这样,即使变频器正常工作时输入输出两端电流在某一时刻不满足平衡,这与差动保护机理相违背,所以变频器一般不采用差动保护。
   IGBT 的原意及如何检测IGBT?
   答:IGBT全称是Insulated Gate Bipolar Transistor,绝缘栅双极型晶体管,是由BIT(双极型三极管)和MOS(绝缘栅型场效应管)组成的复合全控型电压驱动型电力电子器件,本质上是一个场效应晶体管,只是在漏极和漏区之间多了一个P型层。
   功率模块的好坏判断主要是对功率模块内的续流二极管的判断。对于IGBT模块还需判断在有触发电压的情况下能否正常导通和关断。
   将数字万用表拨到二极管测试档,测试IGBT模块cl原el、c2原e2 之间以及栅极G 与el、e2 之间正反向二极管特性来判断IGBT模块是否完好。

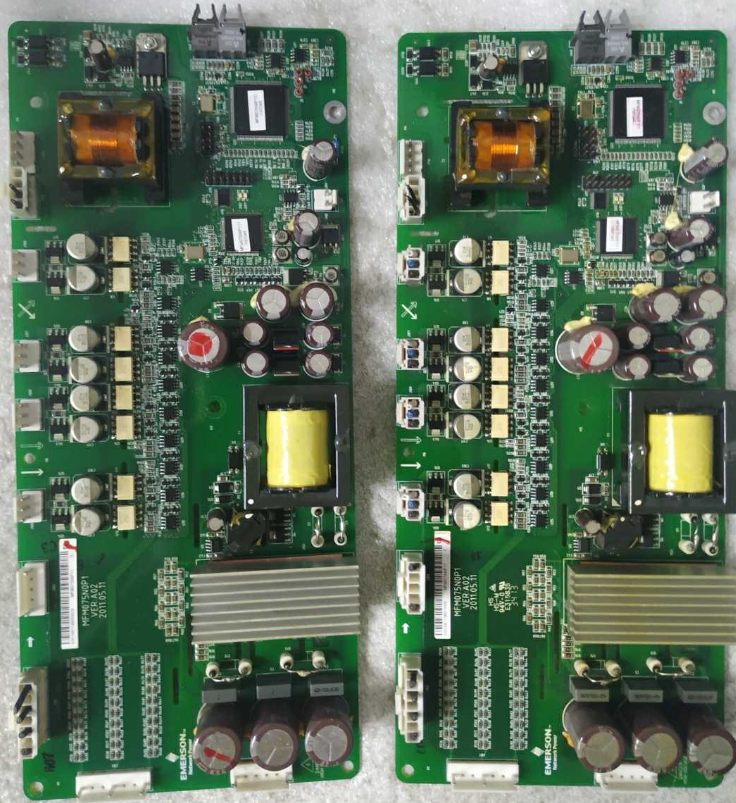

高压变频器维修

电解电容器的寿命有多长?
   答:电解电容的使用寿命与环境温度有关,日本安川公司电容器的寿命与环境温度的关系如图15 所示。从图中知,如果周围温度在30益以下,电解电容的使用寿命可长达10 年以上;而当周围温度为50益时,使用寿命只有2.5 年。
   以IGBT为逆变管的变频器的特点?
   答:以IGBT为逆变管的变频器的逆变电路与GTR 等其他逆变电路基本相同,但IGBT 逆变电路具有以下特点:
   (1)载波频率高。大多数变频器的载波频率可在(3-15 kHz)的范围内任意可调。载波频率越高,电流的谐波成分越小。
   (2)功耗减小。由于IGBT的驱动电路取用电流极小,几乎不消耗功率。而GTR基极回路取用电流常常是安培级的,消耗功率不可小视。
