ABB软启动器EF34故障维修实例

ABB软启动EF34故障维修实例:
2020年9月30日星期三,某化工厂一台堆取料机的臂架皮带无法启动,ABB软启动器(型号PSE370-600-70)出现EF14故障(多相缺相),并联的2个时间继电器8KT中一个偶有送电即亮的现象。
一、  故障处理经过

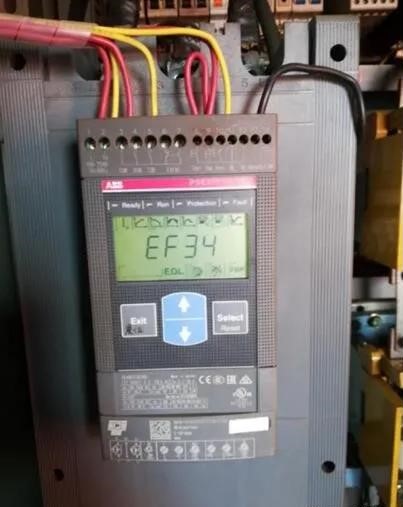

ABB软启动器EF34故障
在更换新的ABB软启动器后,又出现了EF34(多相欠流)故障,此故障可复位启动,但每次停机后总是出现。将并联的2个时间继电器全部换掉改为一个,故障依然存在。经查询软启动器使用手册发现,EF34(多相欠流)的产生原因有:

EF34 电流缺失故障 产生原因 解决方法
工作电流过低,或在一相或多相缺失 检查并确保电网电压正常运行。
电源侧或电机侧的相缺失 详见缺相故障EF14
可控硅不导通 检查并更换印刷电路板或可控硅
电机负载太小(电流超出了可测量范围) 检查软启动器是否符合电动机功率
EF14 缺相故障 产生原因 解决方法
熔断器熔断 检查并更换三相的熔断器
在一相或多相工作电流缺失 检查并确保电网电压正常运行
主回路接触器或熔断器断开 检查并闭合接触器/熔断器或任何外部开关设备。
主接触器在停机时过早分断 A. 用端子4(运行信号)控制主回路接触器。
B. 在接触器分断之前增加延时。
C. 如果不需要软停止,请把降压时间设置为0.


二、故障分析
因软启动器的起停信号端子(8、9、11)是用时间继电器的常开触点控制,而时间继电器的线圈通断则由臂架皮带真空接触器的常开触点控制,结合曾经出现的并联的2个时间继电器8KT其中一个偶有送上控制电源即亮的现象,因此判断故障原因为真空接触器的常开触点有粘连现象,与主触点分断不同步,主电源断开后软启动器的启动信号仍然存在,使得软启动器误以为主接触器在停机时过早分断。更换真空接触器后故障消失。

三、总结
在ABB软启动器出现故障后不要急于更换部件,要对照电路图结合故障现象分析原因,确定方向后再采取行动,找到问题所在,维修就变得很容易了。
