软启动器故障维修案例分享

        由于软启动具有结构形式相对简单、操作简便、价格适中等优点,故在一些仅需对电动机启动过程进行控制的领域,占有一定的市场份额。这些年软启动器大量应用于各个行业,做为多年从业经历的笔者曾先后处置过十余起各品牌型号软起动器六大类故障,现选取三例软启动器维修案例分享给大家。

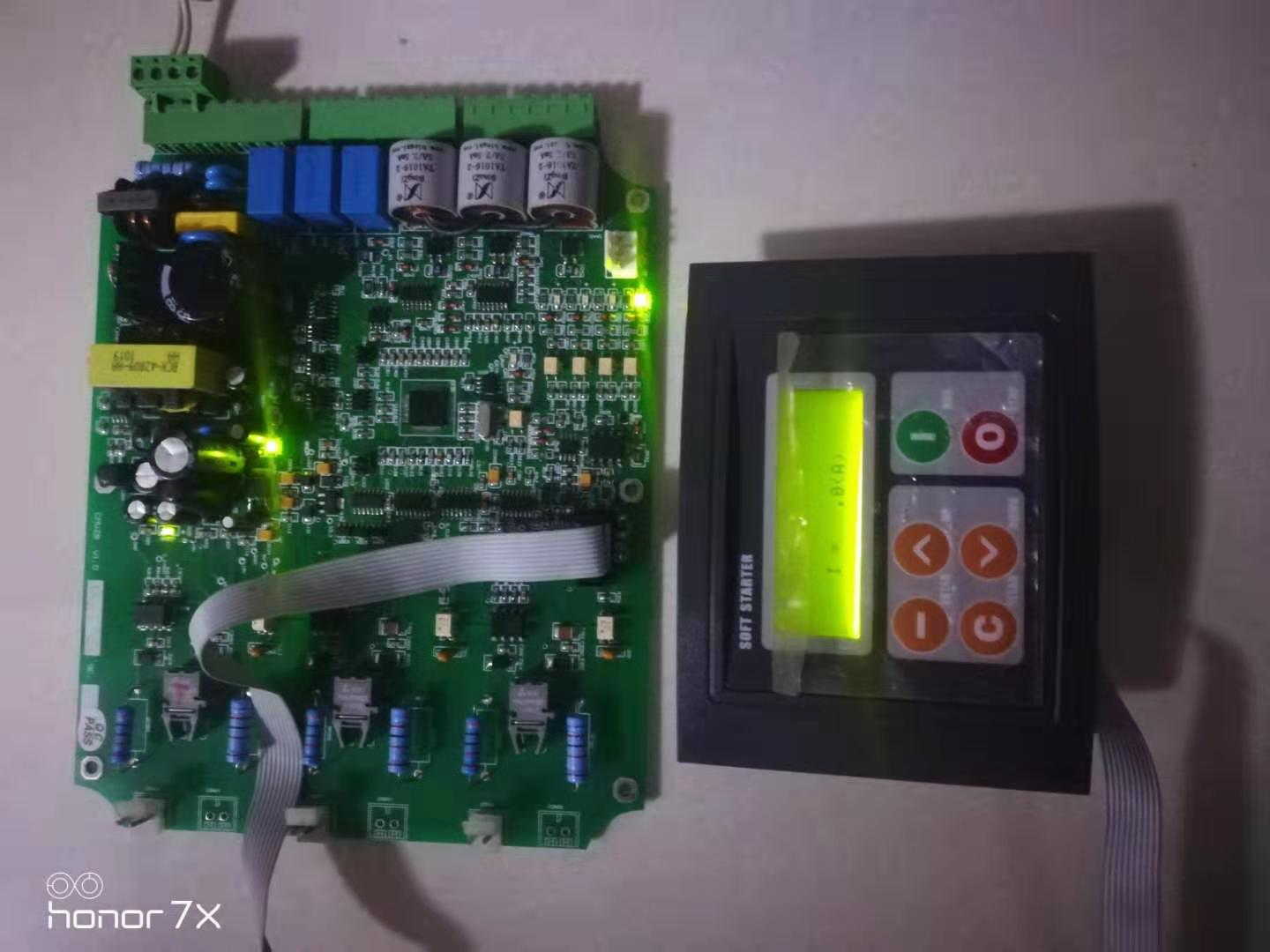

        软启动器维修案例
一、一台100KW正泰牌软启动器在运行两年后,于使用过程中发生超温故障。在排除通风散热孔堵塞的嫌疑后(该机型并未配置散热风扇),笔者将矛头指向了该软起动器内部所配置的旁路接触器上(为防止启动过程结束后晶闸管始终处于带电运行状态,以致引发晶闸管发生损坏,故实际中有相当部分的软启动器均配置有旁路晶闸管之接触器)。检测后,笔者发现控制旁路接触器吸合位于主板上的继电器(DC24V)虽然存在吸合动作,但其常开触点闭合却呈高阻状态!由此笔者推断,故障原因是长时间使用后,该继电器常开触点出现烧蚀故障,导致旁路接触器无法正常吸合使得晶闸管长时间有大电流流过所致!

       软启动器维修案例二、某单位使用的一台惠丰(现为欧瑞)牌55KW软启动器,在启动过程中不定时出现漏电故障,使得启动过程失败。鉴于该机故障为启动过程中发生,故可以初步排除主板六路移相信号误发送之情况,而极有可能为某只晶闸管对地绝缘性能变差所致。经过打压测试仪检测后发现,V相两反并单向晶闸管当中的一只A极对散热底板的绝缘阻值存在异常!在更换此晶闸管后故障得以排除。

软启动器故障维修

       软启动器维修案例三、本地一村庄自来水水泵所用杂牌45KW软启动器,在使用过程中突然出现三相电流严重不平衡故障(极似缺相故障)。在排除水泵、负荷电缆的嫌疑后,笔者顺其自然地检测晶闸管和六路移相信号,可结果均正常,导致维修工作一度停滞。在经过反绘线路后,笔者调整着手点,将故障锁定在移相信号传输至晶闸管的中间线路之隔离光电耦合器上。经过检测,笔者发现属于W相的一只光电耦合器,其输出导通内阻明显较之其它五只偏大,表明其导通能力明显变差,继而造成输送至晶闸管的信号大为衰减,晶闸管无法正常受控导通,致使故障现象发生!将该光电耦合器更换后,该起困扰笔者多时的故障得以排除。

          谈起当下电动机启动控制装置,相信广大电工同行首先想到的便是变频器,以及做为电工等级考试题目出镜率最高的Y-△降压启动电路。其实在这两者之间,还有一种应用较为广泛,专职担负电动机启动控制的装置——软起动器常常被大家所遗忘。软启动器采用移相触发信号控制双向晶闸管(实际中使用两只单向晶闸管反并等效为一只双向晶闸管的电路形式)导通,达到逐步调压启动电动机之功能,而不具备变频器调频功能。所以在不需要对电机进行调速的情况,使用软启动器对或许是不错的选择。如遇到软启动器故障需要维修,欢迎客户咨询。
