高压变频器功率单元更换步骤

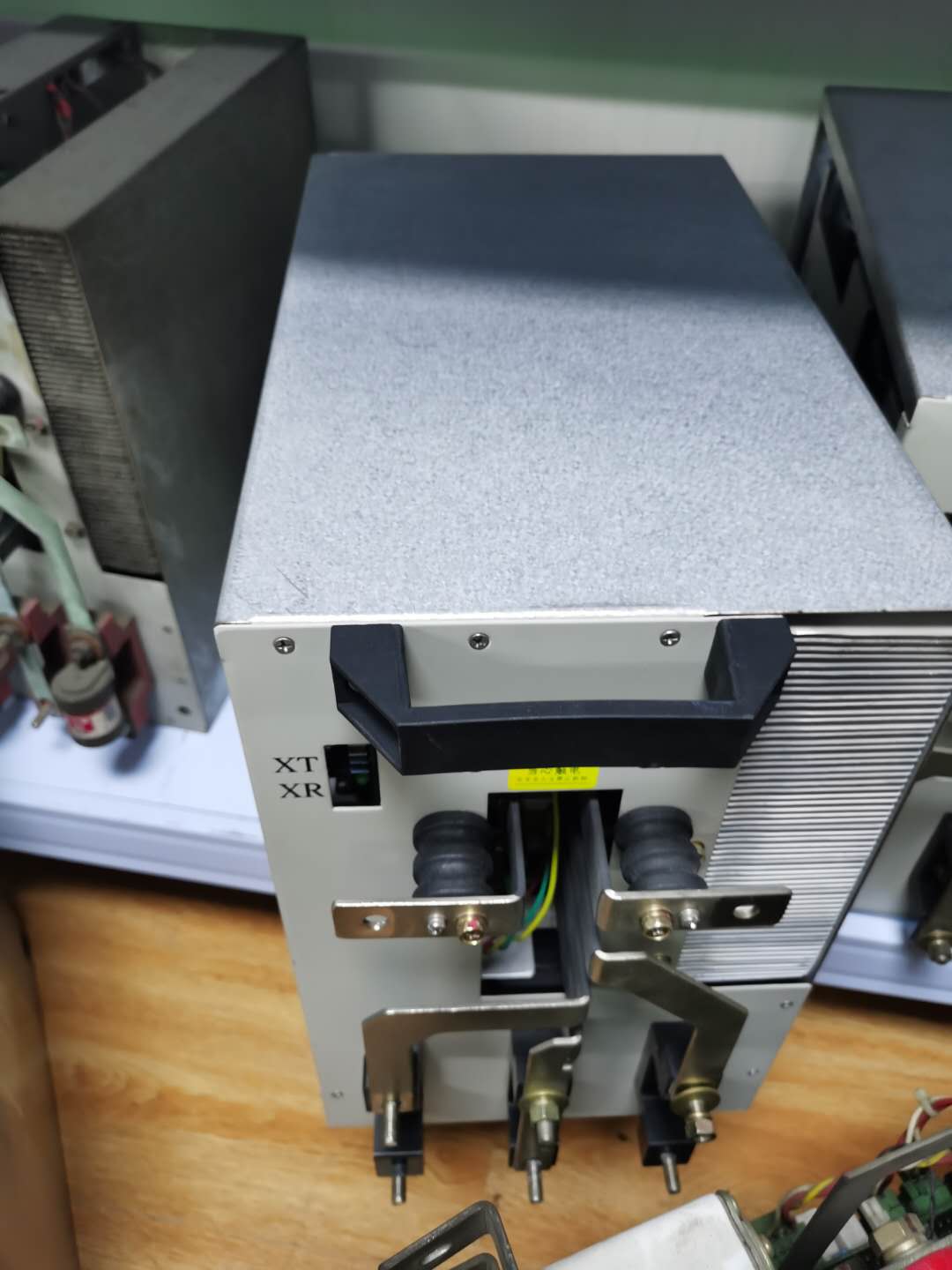

高压变频器单元柜内的功率单元模块电气及机械性能完全一致，经确认由于某一单元故障而导致变频器不能正常工作，可以在允许设备退出的时间用备用单元将其替换。更换后，与索维电气有限公司联系，维修故障单元。

高压变频器功率单元更换依照以下步骤进行：

• 停机，使变频器退出运行状态；

• 切断高压电源，推出高压柜小车（有旁路柜时，可以由旁路柜的隔离刀闸将变频器隔离出来），     将本地或远程高压分断开关锁定,并将高压柜接地刀闸接地。

• 打开单元柜柜门，等待所有单元的指示灯熄灭；

• 拔掉故障单元的TX、RX两根光纤头；

• 卸下故障单元的R、S、T输入电源接线和L1、L2输出连接铜排；

• 拆下故障单元与轨道的固定螺丝；

• 将故障单元沿轨道拔出，注意轻拿轻放；

• 将新单元上的光纤座塞子安放到更换下来的单元上；

• 按与上述拆卸相反的顺序将备用单元装上并接线 ；

• 系统重新上电投入运行。
