西驰CMVZB高压软启动器控制板主控板

全新原装西驰CMVZB高压软启动控制板,质保12个月。
CMV西驰高压软启动器控制板主控板原理:
1、通过控制晶闸管的导通角对输入电压进行控制,实现改变电动机定子端电压值的大小,即控制电动机的起动转矩和起动电流的大小,从而实现电动机的软起动控制。
2、可按照设定的起动参数平滑加速,从而减少对电网,电机及设备的电气和机械冲击。当电机达到额定转速后,旁路接触器自动接通。
3、CMV高压固态软起动装置起动完毕后继续监控电动机,并提供各种故障保护。

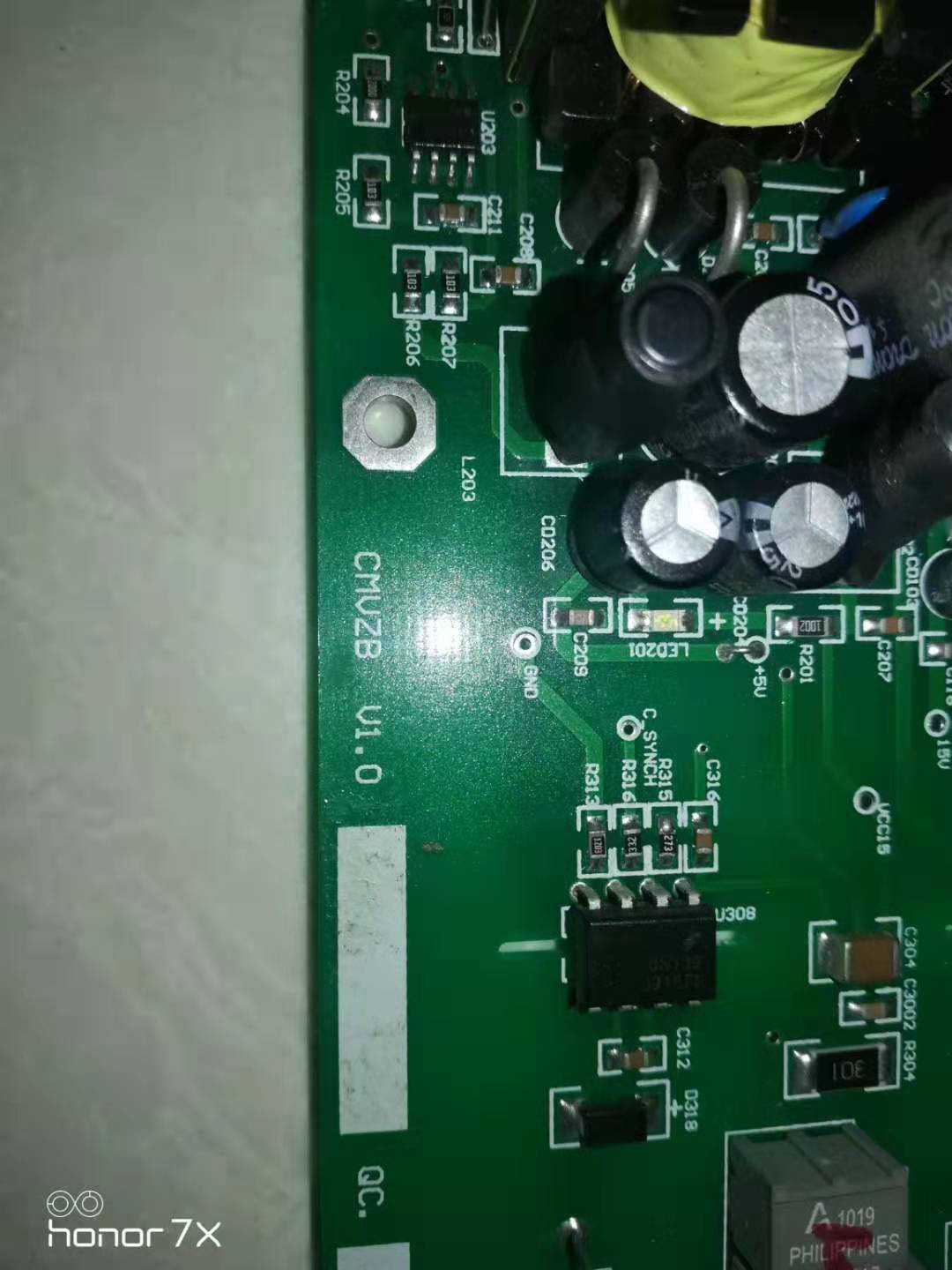

CMVZB软启动器主控板

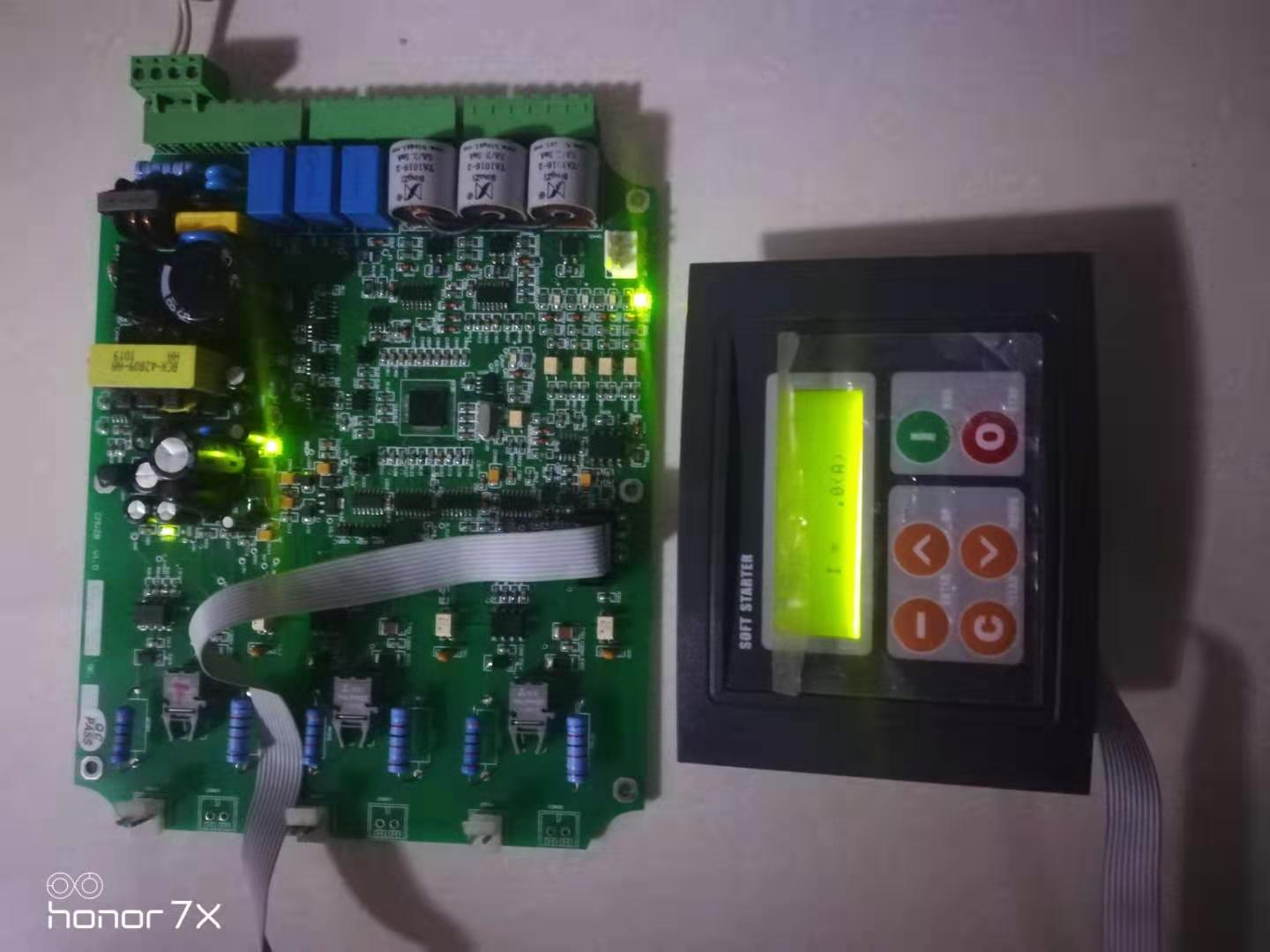

西驰高压软启动器控制板

西驰高压软启动主控板

CMV系列西驰高压软启动器控制板主控板特点:

◆ 多种触发方式:独有的单相光纤和多点电磁触发相结合技术,实现高压晶闸管的触发检测与低压控制回路之间的隔离,安全可靠。提高了装置的可靠性。
◆ 多种通讯接口:配置RS-485通讯接口,Modbus/Profibus标准协议可选,可与上位机或集中控制中心进行通信。
◆ 友好人机界面:中/英文液晶或触摸屏显示系统,操作界面人性化。
◆ 多种控制方式:根据负载特性进行调整,大程度满足现场工况要求。
◆ 冗余设计:可靠性高,装置内部装有可直接起动电机的真空接触器,若CMV出现故障,利用真空接触器直接起动电机,以保证生产的连续性。
◆ 抗干扰性:所有电路板经过严格的EMC电磁兼容、高低温老化实验,从而具备较高的抗干扰能力标准化设计制造。
◆ 专利的散热器设计:散热器专利设计,大幅度提高了散热器的散热效率,保证了晶闸管的安全使用,延长了设备的使用寿命。
◆ 标准化设计制造:CMV产品优制造,质量上乘,整个设计、生产和交货过程都严格遵守ISO9001标准。
◆GPS远程通讯监控功能:可扩展远程GPS无线通讯功能,实现远程监控和起停控制。无论您身在何处只要有相关后台系统均能查看电机的运行状态和运行参数。(可选)

完善的保护功能
◆ 过载保护共6级保护级别,根据所设定的过载保护曲线进行保护;
◆ 过流保护:20~500%Ie 通过检测运行过程中的电流实现运行过程中的过流保护;
◆ 过压保护:主电网电压上升到120%额定电压时延迟1~10S(可调),跳闸保护;
◆ 欠压保护:主电网电压低于额定电压70%时延迟时间1~10S(可调),跳闸保护;
◆ 缺相保护:当任意一相缺失时,跳闸保护;
◆ 相序保护:可设置相序检测,当检测到相序错误时保护;
◆ 相电流不平衡:主回路电流不平衡度超过设定数值(0~100%可调),跳闸保护;
◆ 接地电流故障:当接地电流超过设定数值,跳闸保护;
◆ 起动超时保护:在设定的长起动时间内(0~120S可调)电动机仍未达到全速跳闸保护;
◆ 具有自检程序:开机自检。
索维电气提供西驰高压软启动器控制板,西驰高压软启动器主控板,型号:CMVZB主控板


  • 西驰CMVZB高压软启动器控制板主控板
