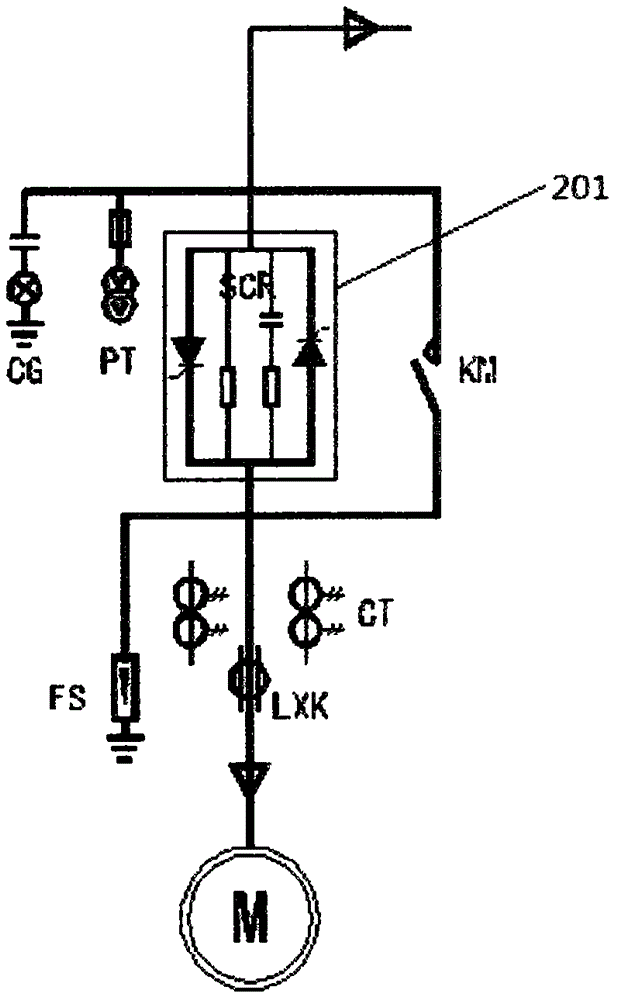

高压软启动柜一次原理图

        高压软启动柜指3KV、6KV、10KV晶闸管可控硅软启动柜，高压软启动柜原理图是指主回路采用晶闸管，通过改变晶闸管的导通角来提升电压，完成整个启动过程，同时还具备软停车功能，特别适用于输送带机突然停滞，水泵的水锤作用。高压软启动柜一次原理图（如下图所示）：是按一定的规律（如恒流或电压斜坡）控制晶闸管的导通角，并连续改变电机定子绕组的输入电压直至全压，起动完毕后，旁路接触器吸合。
