SCR软启动器原理简介

        软启动依赖于三对SCR(可控硅整流器) - 每相电源一对 - 逐渐施加每个电压相的一部分,限制提供给电机的电压。反过来,电流与电压的降低成比例地降低。然而,转矩与电压的平方成比例,因此即使电压的小幅降低也会导致转矩的大幅降低。例如:电压降低50%可使电流减少50%,扭矩减少75%。

SCR软启动器原理简介



哪里:

T 2 =电流/电压降低时的转矩

T 1 =转子电流锁定时的转矩

I 2 =降低电流

I 1 =锁定转子电流

V 2 =降低电压

V 1 =全电压

一旦电机达到速度,就会绕过软起动器并将电机连接到整个线路上,从而为电机端子提供全功率。软启动器几乎不会在系统中引入谐波,效率通常为99%或更高。

SCR软启动器原理简介

SCR软启动器原理简介

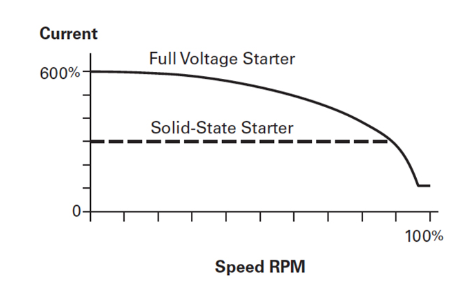

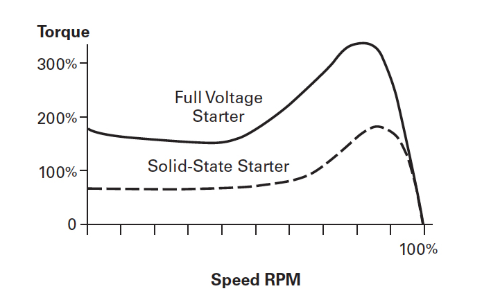

软启动器(固态启动器)允许在电动机启动期间限制电流(顶部)。相应的扭矩减小(底部)与电压减小的平方成比例。



重要的是要注意,VFD(变频器)可以提供与软启动器相同的受控启动和停止功能,尽管以不同的方式 - 通过改变电压的频率,而不是通过控制电压的量,提供给电机。VFD与软启动器相比具有其他优势,最重要的是能够在整个工作范围内控制电机速度。VFD还可以提供保持扭矩(零速时的全扭矩),这在电梯和起重机等应用中至关重要。

对于需要速度和转矩控制或启动和停止期间电流限制的输送机和风扇等应用 - 否则以恒定速度运行 - 软启动器可在较小的占地面积内提供简单,经济的解决方案。
