废酸处理控制系统

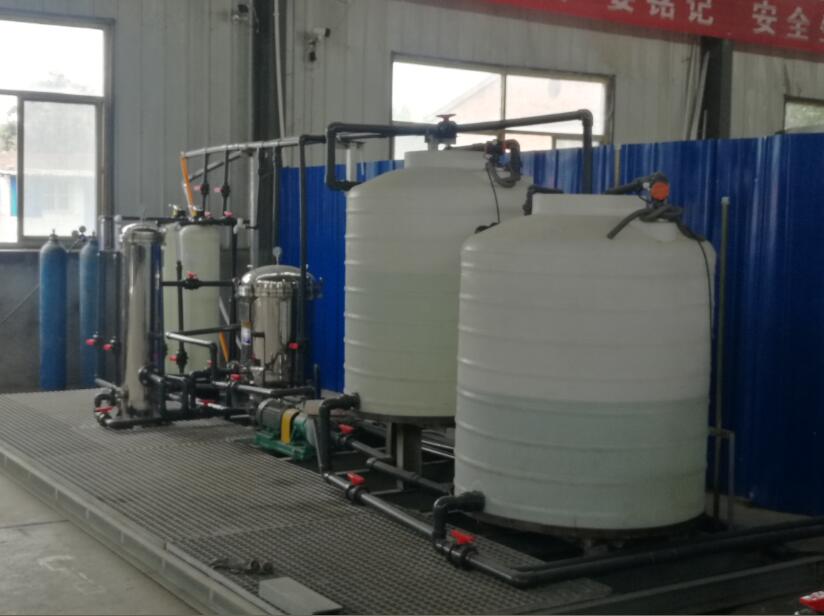

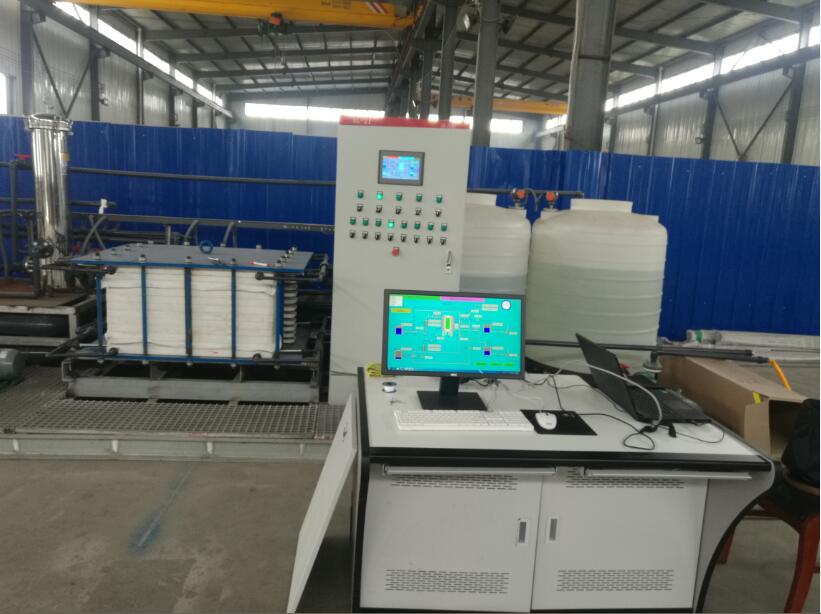

     陕西某环保科技有限公司废酸过滤处理控制系统,该系统主机柜由昆仑通态触摸屏和西门子smart系列PLC组成,执行元器件为现场的水泵、阀门等;检测仪表流量计、液位计等。上位系统软件为北京三维力控。控制系统分为两部分:模块一模块二,分别对应两个不同的废酸处理工艺。

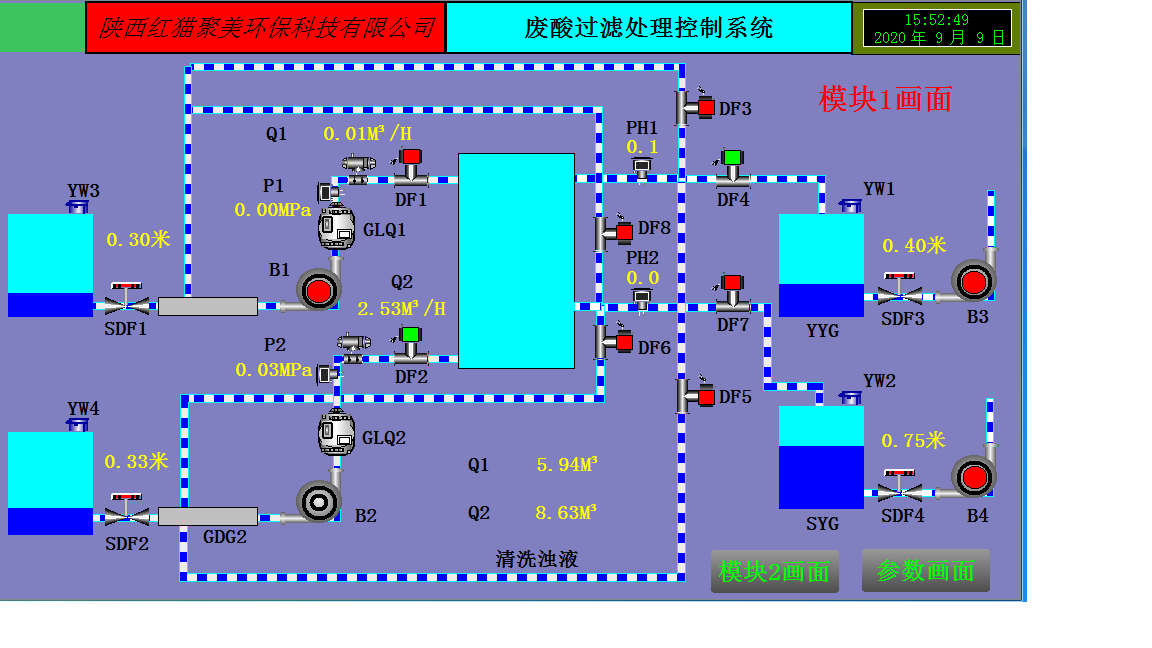

整个系统包含五个水泵,八个电动阀,三个流量计,其中水泵与电动阀可以手动自动操作,PLC通过MODBUS与三个流量计通讯,实时采集瞬时及累计流量。触摸屏画面可实时显示各个水泵运行状态及阀门开关状态,并可实时显示四个液位计量水箱液位。

废酸处理控制系统
自动运行前,需要设置运行参数,包括水箱液位设置、累计流量设置以及运行模式选择等。
参数设置好后,点击启动系统自动运行,报警画面可以显示报警信息。
该系统目前最终客户在云南,设备调试完成,正在做工艺性调试。我公司在配电柜内安装有4G远程控制模块,可随时在办公室进行远程调试。
废酸处理控制系统


 废酸处理控制系统
